工控機機箱內部可安裝同PC總線兼容的無源底板，帶濾網和EMI彈片減震、CPU卡壓條及加固壓條裝置，在機械震動較大的環境中仍能可靠運行。本文重點介紹下工控機機箱尺寸，以及工控機機箱快速安裝。

工控機機箱尺寸

工控機機拒都按國際機拒標準進行設計，這樣平面尺寸就基本統一，可把設備一起安裝在一個大型的立式標準機柜中。這樣一方面可以使設備占有小的空間，令一方面則便于與其他設備的連接和管理，同時機房內也會顯得整潔、美觀。

工控機安裝機柜的尺寸也是采用通用的工業標準，通常從22U到42U不等。U是英制的標準（1U=1.75in=44.45mm），機柜內按U的高度有可拆卸的滑動托架，用戶可以根據工控機標高靈活調節高度。

工控機太多是臥室結構類型，一方面是基于國際機柜標準，另一方面是臥式結構重心低、穩重，適合工業現場，也適合多機架安裝。

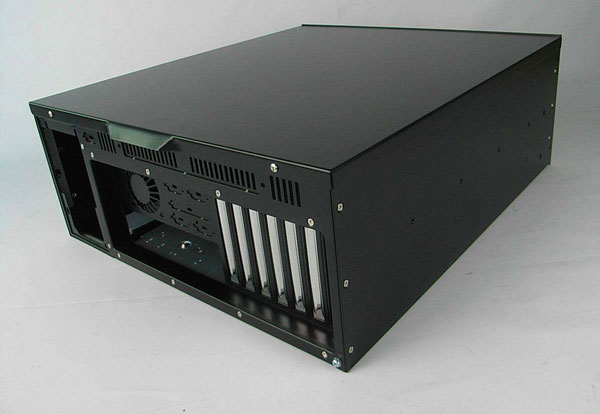

市面上工控機箱一般為19英寸標準機架，4u工控機箱最為常見。

規定的尺寸的寬（482MM＝19英寸）與高（44.5MM的倍數）。

由于寬為19英寸，所以有時也將滿足這一規定的機架稱為“19英寸機架”。

厚度以44.5MM為基本單位。1U就是44.5MMcm，2U則是1U的2倍為89MM。也就是說所謂“1U的工業電腦”就是外形滿足EIA規格、厚度為44.5MM的產品。設計為能放置到19英寸機柜的產品一般被稱為機架服務器。

工控機機箱快速安裝

1、先取得工控機的機箱，然后安裝工控機的電源。安裝工控機電源時應注意電源的安裝位置，風扇應面向主板的這邊。

2、安裝主板。根據主板上的小孔，主板固定在工控機機箱上。

3、工業控制計算機cpu的安裝。用一點力拆卸CPU壓力棒，把CPU放在夾緊座上然后固定壓力棒。

4、在工業控制主板上安裝風扇。用螺絲釘固定風扇的四英尺，因?yàn)轱L(fēng)扇想將熱量分散到主板上，所以在工作時肯定會產生振動，如果安裝不可靠則很容易失效。然后將風扇連接到主板上的電源端口。

5、安裝工業控制計算機的記憶棒。打開記憶棒安裝位置的扣，把我們預先選擇的記憶棒放進去，然后qq卡。

6、安裝硬盤。將工業計算機所需的硬盤連接到SATA接口。

關于工控機機箱的問題，本文重點介紹了工控機機箱尺寸，以及工控機機箱快速安裝。可以看到工控機機箱都是按國際機拒標準進行設計，市面上工控機箱一般為19英寸標準機架。至于工控機機箱安裝，大家可以參考下本文提到的方法和步驟。
