隨著特高壓直流輸電工程建設，在遠程直流輸電和 交流輸電相融合的特高壓交直流混聯電網格局中，特 高壓電網“強直弱交”矛盾突出，特高壓直流送、受端電 網支撐能力不足，存在不同程度的電網穩定問題。針對 這些問題，國家電網公司研究并部署了新一代調相機。 與傳統無功調節設備相比，新一代調相機具備優異的暫 態穩態特性、較強的無功調節能力，可有效提高系統短 路容量和旋轉慣量，為大電網安全穩定運行提供有力保 障。

關于調相機

調相機是一種無功補償裝置，是運行于電動機狀態 向電力系統提供或者吸收無功功率的同步電機，又稱為 同步補償機。調相機擁有與發電機相似的運行特性，能夠提高短路容量和轉動慣量，具備進相能力，受系統電壓和不對稱短路影響小，在系統動態過程中的調節性能好。對于特高壓直流輸電系統來說，調相機可以在直流 系統發生嚴重電壓跌落故障時短時間內提供大量無功， 同時在直流系統發生嚴重電壓超高故障時短時間內消耗大量無功，為系統提供緊急無功電壓支撐，有助于直流功率和系統電壓迅速恢復，防止電壓崩潰。

新一代300Mvar調相機是目前世界上首創容量最大、具備雙向快速調節能力的無功補償裝置，具有“動態特性好、安全可靠性高、運行維護方便”的特點，為 特高壓直流輸電的安全性和穩定性提供可靠的支撐，提 升了接受更多風電、光電等新能源的能力。

橫河OpreX綜合解決方案

OpreX是橫河電機工業自動化（IA）和控制業務的 綜合品牌。OpreX品牌代表了橫河通過與客戶共同創造價值的技術和解決方案的卓越之處，涵蓋了公司IA產品、服務及解決方案的整個范圍。該品牌包括以下五個 類別：OpreX轉型、OpreX控制、OpreX測量、OpreX 執行和OpreX生命周期。構成OpreX控制類別的產品線 之一是OpreX控制和安全系統產品系列，其中包括DCS  產品CENTUM VP。橫河電機通過其各種OpreX Control解決方案，能夠迅速為客戶帶來變化，在管理和運營等方面進行變革，并提供高度可靠的控制技術，確保 高效高質安全穩定的工廠運營。

橫河電機將通過OpreX品牌提供滿足特定需求的綜 合解決方案，支持客戶的轉型及對應業務需求的增長。

CPU模塊的標準認證。能夠在不中斷過程控制的情況下 升級CENTUM VP系統。平穩的升級過程將幫助客戶實 現工廠運營的長期穩定，并使資源得到有效利用。

本調相機項目系統整體架構如下圖：

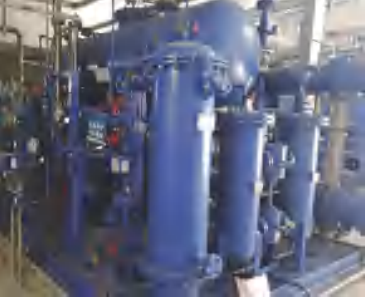

CENTUM VP很好的響應了熱控專業（內冷水， 外冷水，化學水，油系統，機本體，主保護）要求 的連續穩定控制需求；同時解決了電氣專業（400V 站用電，220VDC，110VDC，35kV，勵磁SFC系 統，AVR，AVC，APS）要求的快速響應。

橫河電機通過利用旗下通訊門路單元UGS，有效 地實現了電力行業多種通訊協議之間數據共享。實現 電網系統、DCS系統和調相機系統之間Modbus、OPC、IEC61850和IEC60870-5-104等各種通訊需求。

橫河電機通過其CENTUM VP的CAMS報警綜合管 理功能，有效地滿足了電網系統多事件、多報警的行業 特性，實現了對于事件和報警的多等級、多用戶的綜合 管理。

結束語

隨著國家電網在國內多處調相機組相繼投入生產運 行，驗證了橫河電機CENTUM VP系統在常規工況下具 有強大的穩定性、安全性和可用性。伴隨拉薩站調相機 組的驗收，標志著CENTUM VP完全滿足在高海拔、低 溫度等惡劣環境下的連續、安全、穩定運行。

橫河電機作為富有社會責任感的共同價值創造者， 為中國社會實現節能降耗，實現碳達峰和碳中和目標， 實現可持續發展積極貢獻自己的一份力量！
