在現代制造過程中，機床是不可或缺的設備，主要用于汽車行業、機械工程及驅動技術中。

上兩期我們?yōu)榇蠹規?lái)了ifm通過振動解決方案和工業物聯網平臺moneo實現數控機床的預防性維護，以及借助壓力傳感器高效可靠監測機床的關鍵工藝流程。

點擊下方鏈接回顧

一：ifm傳感技術賦能機床行業數智化未來

二：高效可靠監測：液壓系統、氣動裝置、刀具冷卻和潤滑

本期我們將聊聊機床行業自動化中的刀具管理與電極管理。

機床裝備的自動化是將機床裝備、產品加工運輸線體、地軌或空中機械手等產線設備相結合，使機床生產過程中替代人工操作的部分工序和全部工序，交由自動化機械來完成，以提高生產的精度、穩定性以及可靠性。刀具管理和電極管理是自動化生產線成功運行的關鍵。刀具管理旨在確保切屑工具在最佳狀態下工作，從而提高生產效率和保障加工質量。電極管理則是為了保證電極的準確性和可靠性，避免因電極問題導致的生產故障。

通過4分鐘的視頻快速了解如何借助ifm的RFID技術實現從刀具倉庫、對刀儀、CNC加工中心到修磨機的全流程追蹤追溯，降本增效，提升生產線靈活性，確保生產過程安全。

刀具管理

在刀具倉庫、對刀儀、CNC加工中心、修磨機等設備中安裝高頻分體式RFID控制器，用于識別刀柄處安裝的RFID標簽。RFID讀寫頭可讀取標簽內部存儲的關鍵生產數據，輕松獲取包括刀具信息、刀具補償量、刀具使用次數與使用壽命在內的刀具關鍵數據，便于用戶實時查閱刀具使用壽命，機床是否正確使用刀具，以及查閱每個機床設備的刀具補償量等信息，高效、穩定地加工零部件。

可以說，RFID為機床行業的自動化提供了有力的數據支撐。接下來，我們將解構關鍵參數的讀取與寫入是如何通過以下4個步驟形成閉環，以解決自動化刀具管理面臨的三重挑戰：

① 刀具補償量如何傳入？

② 刀具參數如何導入機床設備或?qū)Φ秲x設備？

③ 刀具使用次數與壽命如何管理？

步驟一：刀具預設

在刀具的刀柄上嵌入安裝RFID標簽，內置有RFID讀寫單元的刀具預調儀通過刀具編號自動了解已插入的刀具，完成綁定后可追蹤每一把刀具，確保刀具處于良好狀態。

步驟二：測量參數

安裝在機床、刀庫、對刀儀的RFID讀寫頭可識別刀具上的RFID標簽，根據當前工序獲取關鍵參數，并將其實時寫入至刀柄上的RFID標簽中。

步驟三：調整參數

刀具信息被讀取并寫入后，CNC加工中心可根據刀具狀況實時調整CNC加工的零部件參數，實現精確加工和適時修復刀具，保證以理想方式使用刀具。

步驟四：記錄損耗

刀具完成加工后，相應的損耗信息可通過RFID在對刀儀中更新，并回傳入刀庫中。

電極管理

在模具制造過程中使用的CNC機床、EDM放電機床、CMM測量設備中安裝高頻分體式RFID控制器，鏈接內部設備管理控制程序，用于識別電極夾具螺釘處安裝的RFID標簽，賦能用戶實現以下自動化流程：

① 電極治具和參數RFID標識數字化

② CAM參數和出庫胚料參數匹配

③ CMM測量參數自導出合成放電程序

④ EDM一鍵式放電，24小時滿載工作

ifm提供具備不同特性和材料的RFID解決方案，以適配您在不同場景下的需求：

PART.01

RFID控制器

01.普通刀具的追蹤與追溯

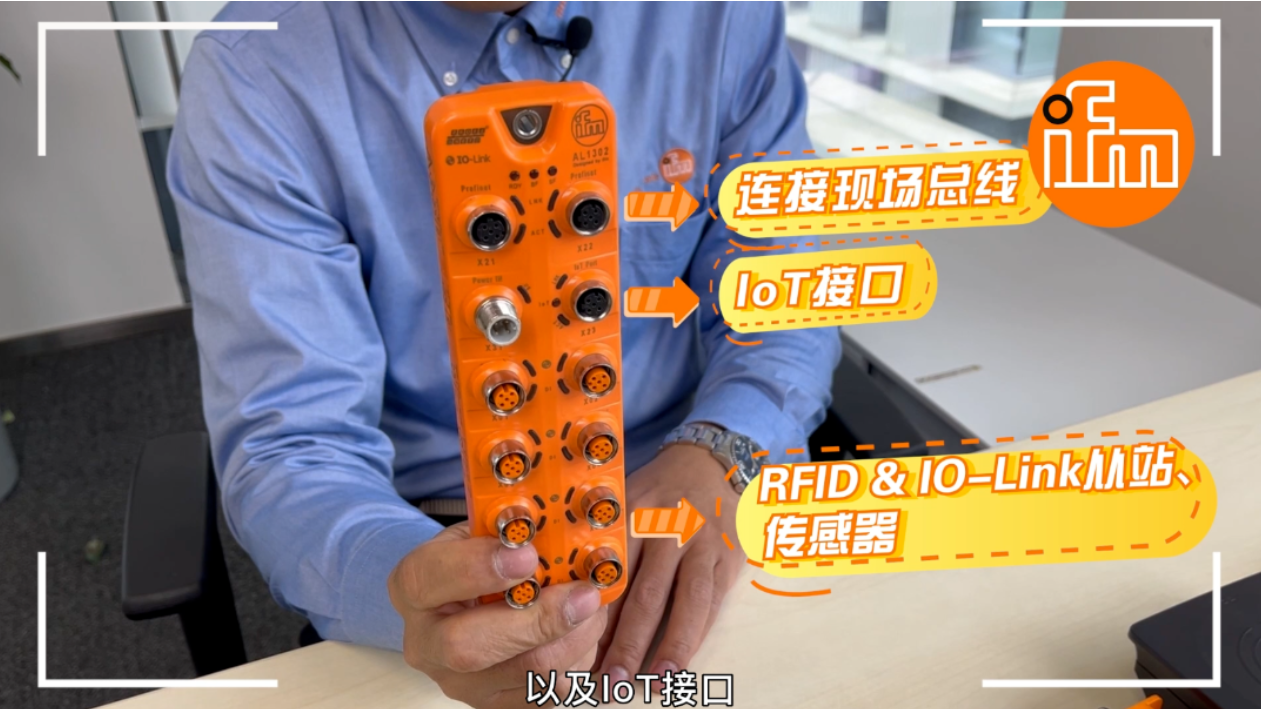

推薦系列：AL系列帶Profinet接口的IO-Link主機

高性?xún)r(jià)比

堅固外殼，適用于嚴苛的工業環境

擴展性高，可連接不同類型的IO-Link產品

機器數據、過程參數和診斷數據至控制器的可靠傳送

02.特殊刀具的追蹤與追溯

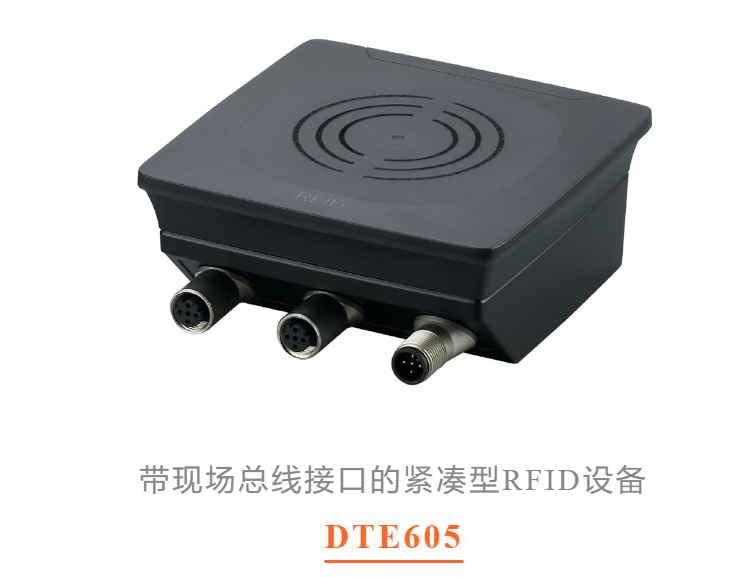

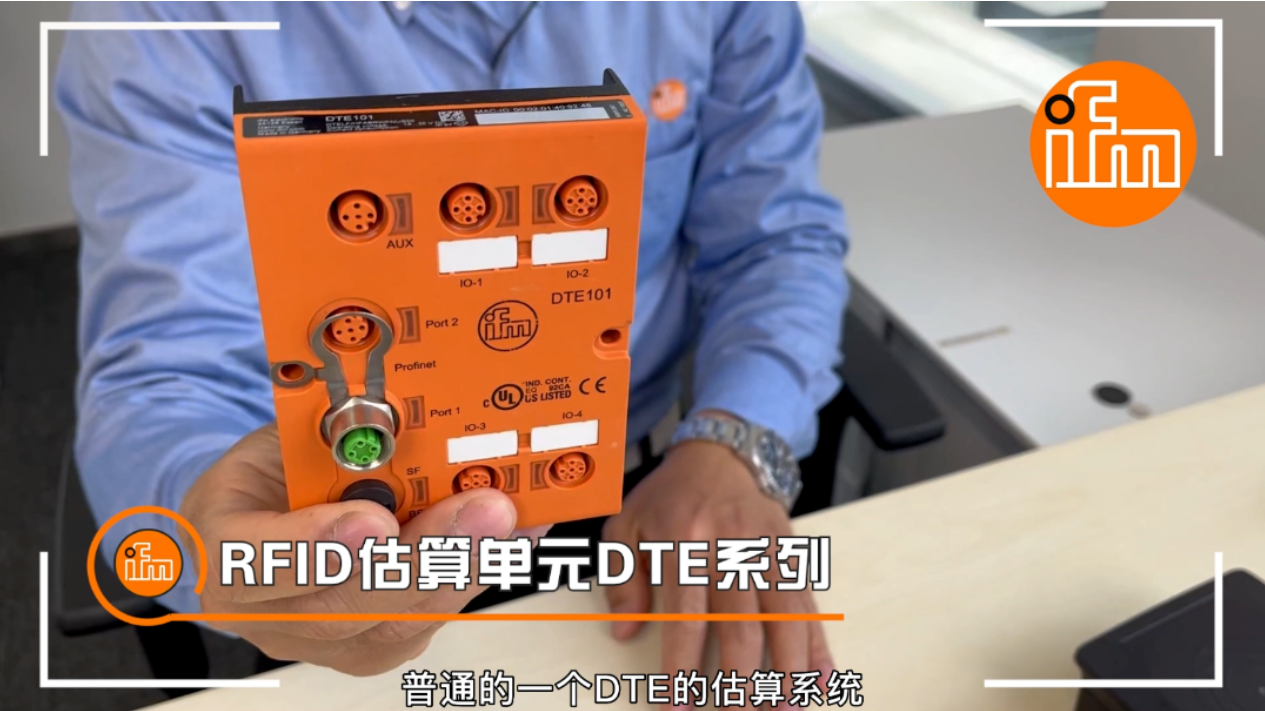

推薦系列：DTE系列高頻RFID控制器

多協議控制器

千字節毫秒級讀寫

適用于大數據量的快速讀寫

PART.02

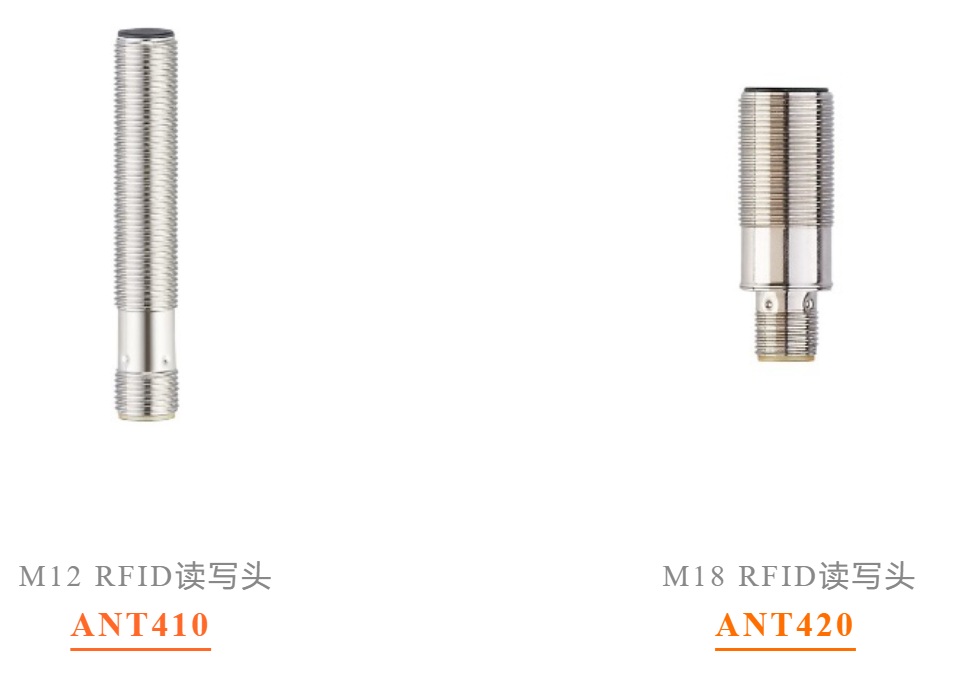

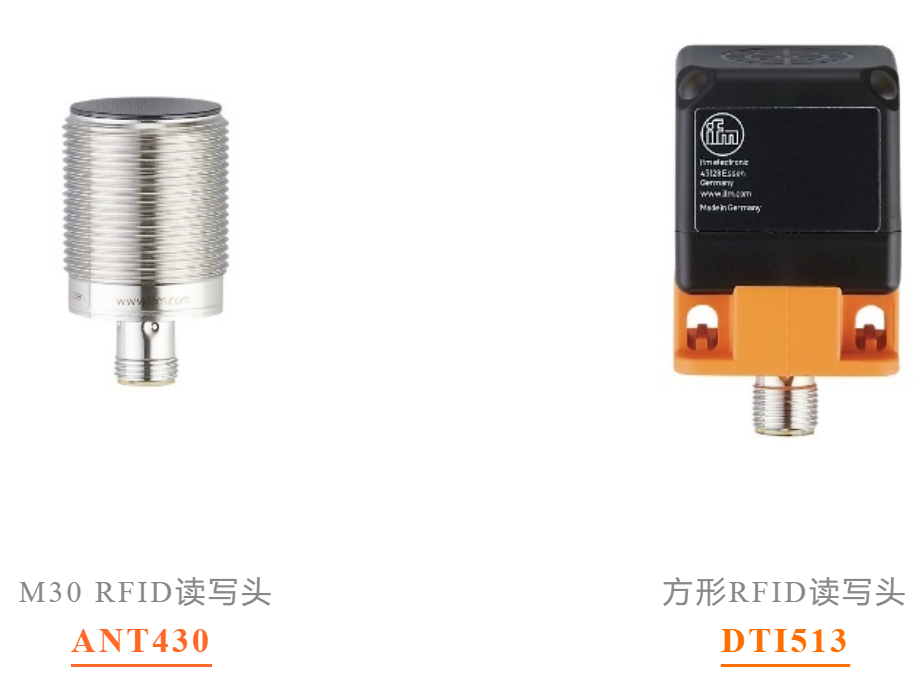

RFID讀寫頭

用于對工件載體和產品上ID標簽的可靠識別

適用于安裝、輸送和處理技術的堅固不銹鋼外殼

高防護等級，適應嚴苛工業環境的需求

01.適用于對刀儀的小型讀寫頭

02.適用于刀具與電極管理的中型讀寫頭

03.適用于AGV、倉儲物流的大尺寸讀寫頭

推薦系列：帶Profinet接口的一體式超高頻RFID讀寫頭

超高頻一體機

小尺寸、圓極化的讀寫頭

讀寫距離可達2-3米，最大讀寫角度120°

同步讀取和處理多大16個RFID標簽

適用于潮濕和金屬環境

RFID技術為現代數控加工提供了有效的數據支撐，從刀具倉庫、對刀儀、CNC加工中心到修磨機的全流程追蹤追溯，ifm始終是可靠的合作伙伴。
