在工業生產活動中，電氣測試設備用于評估各類電氣系統與設備的性能、安全性以及合規性，其類型涵蓋變頻器、變壓器等。電氣測試設備在測試環節主要面臨的是觸電風險，這一期小編將以以變頻器為例和大家聊聊電氣測試設備的電氣安全風險和相應的應對策略（機械風險除外）。相關策略也適用于工業生產中其他常見的電氣測試設備。

高壓耐壓測試中的電容殘余電壓風險

高壓耐壓測試時，電容殘余電壓風險不容忽視。

該風險源于變頻器在測試期間會儲存電能，主要是因?yàn)槠鋬?nèi)部電容器在電路中起到儲能、濾波和能量緩沖的作用。這些電能在測試結束后不會立即完全釋放，從而形成殘余電壓進而引發觸電事故。

依據EN 60204-1標準，在干燥環境下使用PELV電路，且人體不會與帶電部件大面積接觸時，安全電壓上限為25 V AC或60 V DC。

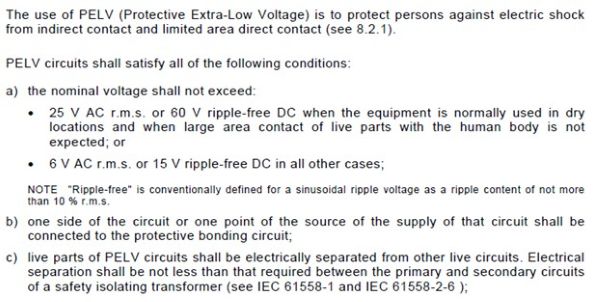

摘自EN 60204-1 6.4.1

為有效管控殘余電壓風險，皮爾磁給出如下建議：

1.      封閉測試區域

建議采取防護罩的方式將測試區域全封閉。在這種情況下，嚴禁使用安全光柵作為人員檢測的安全措施，因?yàn)榧词拱踩鈻诺陌踩嚯x足夠，其殘余電壓的風險依然存在，仍然可能會導致觸電事故的發生。

2.      配備鎖定功能的防護裝置

防護裝置應具備鎖定功能，在整個測試過程（包括測試結束階段）均保持鎖定，測試人員無法打開。僅在確保殘余電壓降至安全電壓時才可開啟安全門進行拆除線纜的操作。

3.      殘余電壓監測

增加殘余電壓監測功能，監視回路應受安全回路監視并作為防護門的解鎖條件，解鎖功能應滿足相應的性能等級要求。

4.      使用放電工具

使用專門的放電工具，如放電棒，對測試臺上的高壓部件進行人工放電。操作人員應進行嚴格培訓，在放電時，應確保操作人員與放電部位保持安全距離，避免觸電風險。

5.      張貼警示標簽

變頻器制造商通常會在變頻器外殼上張貼警示標識，提示關閉電源后需等待數分鐘以避免觸電風險（不同廠家規定的等待時間略有不同，通常在5~15分鐘不等）。

電氣安全風險及管理措施

接線錯誤或變頻器故障或者高壓線纜接觸金屬部件可能會引發短路或過載，不僅會損壞變頻器和其他電氣設備，還可能對人員造成電氣傷害。為降低風險可采取如下措施：

1.     阻抗測試

對測試線纜相間阻抗以及相地阻抗進行監控，若存在短路或者漏電的情況，設備進行報警提示并無法執行相關功能測試。

2.      確保接地良好

檢查測試臺和變頻器的接地系統可靠性，確保接地連接牢固，接地電阻達標。

3.      定期檢查測試臺電氣性能

確保測試臺處于良好狀態，避免因設備故障導致短路或過載。

4.      應急預案

制定應急措施和預案，如配備滅火器、急救設備，制定緊急疏散路線等

通過實施上述措施，可以顯著降低電氣測試設備在測試相關電氣性能時的安全風險，保障操作人員安全和設備的可靠性。
