攜手合作，技術突破

HYPERWAVE WPG-A磁致伸縮位移傳感器用于實現校正線圈螺旋擴寬功能的專用系統，通過精確控制線圈間距與形態變化，優化電磁場分布性能。

01 工藝過程

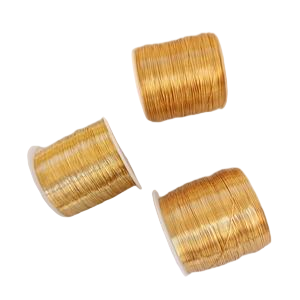

拉絲機標志著線材生產過程的初始階段，該過程始于桿材的拉制。通過拉絲機，原材料借助拉絲模具減少橫截面并改變形狀，結合潤滑過程，最終轉化為線材。在此過程中，拉絲機還能提升線材的硬度或韌性。

單線拉制工藝通常應用于中間拉制環節，以及特定用途的細線與超細線生產。其設計專門適用于加工特殊材料，如裸銅線、退火銅及鍍錫銅。

02 生產挑戰

這是專為銅、鋁及合金線材設計的卷繞解決方案，可有效優化拉絲工藝系統（含其它制造商系統）。線軸繞線質量需達到嚴格標準，循環時間應力求最小化（支持自動線軸更換）。

卷繞設備須具備以下核心優勢：

●集成式擺臂設計，進一步縮減空間占用

●可適配金屬或紙板工裝卷筒進行卷繞

●支持全自動工裝卷筒更換，保持全速運行且無需人工干預

●配置多樣化輸送系統

●可選配原絲生產專用線材冷卻與干燥系統

●具備便捷的現有生產線集成能力

03 產品優勢

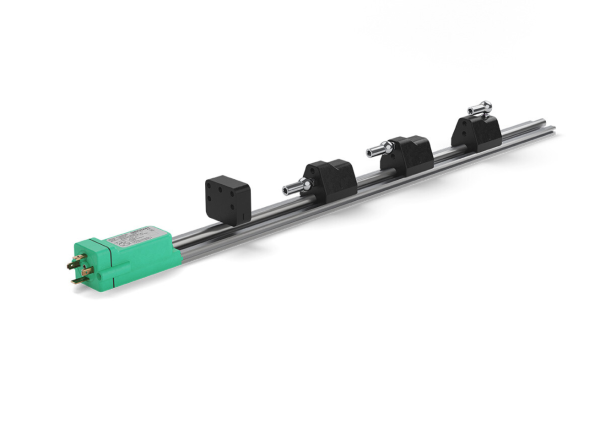

WPG-A型磁致伸縮位移傳感器

基于磁致伸縮技術的非接觸式位移傳感器，用于檢測機械連接于設備移動部件上的磁性光標位置

●量程：50-1500mm

●高IP67防護等級

●采用低剖面鋁制外殼設計，減少空間占用

●具有更高的穩健性與耐久性

●EMC抗干擾能力強

04 解決方案

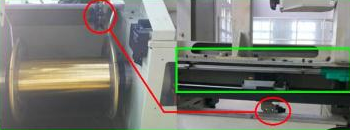

在最終工藝階段實施線材卷繞操作時，須確保線軸卷繞的均勻性分布。通過傳感器對卷繞過程中線材位置進行精確監測，以實現準確且一致的定位效果。

技術規范要求如下：

●行程250mm時實現精確定位（定位偏差控制在±0.1mm范圍內）

●有效抑制高速運動引發的光標振動現象

●采用具備成本效益的傳感器解決方案

WPG-A型傳感器可實時采集卷筒位置信息，為生產線各單元間的協調同步提供精確反饋。我們公司提供全系列線性磁致伸縮傳感器，其多樣化配置可滿足各類應用需求。WPG-A系列在當前產品體系中展現出優異的性價比平衡特性。

●行程≤250mm時，獨立線性度可達±0.1mm

●根據安裝空間限制，支持滑動光標或浮動光標配置

●提供多種模擬輸出選項

●配備符合IP67防護等級的M12連接器
