在視覺采集領域
多路高速采集和存儲系統的搭建
往往面臨諸多挑戰
而堡盟憑借RDMA高性能相機技術
給出了可靠的應對之策
PART.01
多路高速采集和存儲的常見挑戰
多路高速采集和存儲系統通常會使用多相機,但在實際應用中,不少問題會凸顯出來。
01、帶寬限制問題
受PC網絡拓?fù)鋮f(xié)議限制,使用標準配件時,Windows系統帶寬上限為30G,Linux系統帶寬上限為40G,這在多相機同時工作時,很容易成為性能瓶頸。而且多相機運行時,CPU負載會非常高,如何在一臺PC上連接更多相機并保持低CPU占用,是一大難題。
02、高速采集和存儲軟件方面的需求
這類系統需要基于SDK的多路高速采集軟件來支持多相機實現高速采集和存儲,一些應用還需要進行 Bayer8到RGB的顏色計算。同時,部分客戶會直接使用像Norpix這樣的專業高速采集和存儲軟件,這就涉及到基于SDK開發相關軟件以及是否支持第三方專業軟件的問題。
03、存儲方案也不容忽視
多相機系統若長時間連續采集,對PC的存儲空間要求很高,并且對應不同的系統帶寬和存儲時間,需要采用不同的存儲方案,尋找穩定且經過驗證的存儲系統配置十分關鍵。
PART.02
RDMA高性能相機技術應對挑戰的優勢

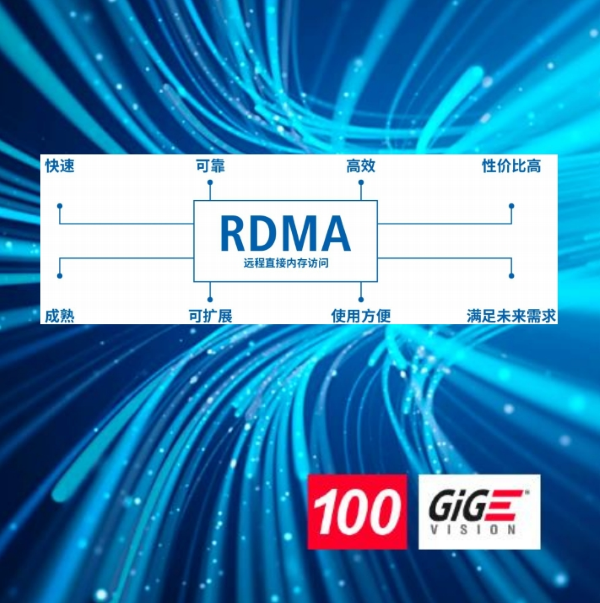

RDMA高性能相機技術為何適用于高性能的GigE Vision 相機?這要從傳統技術的局限說起。標準 GigE Vision相機CPU占用較高,因為它需要通過 PC的CPU運行軟件進行協議處理,過程中會產生中斷、任務切換、復制操作等,無法滿足極高的性能要求。

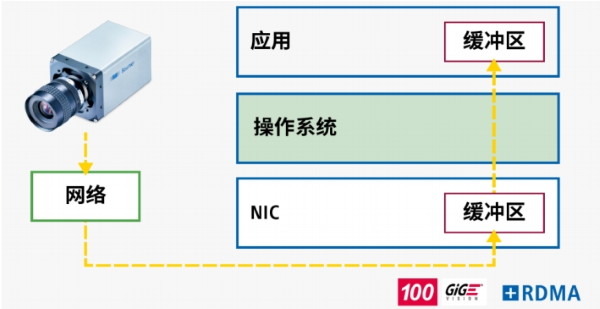

而RDMA采用了新方法——RDMA over Ethernet with RoCE v2。它能讓相機直接將圖片上傳到應用緩存中,這種方式已經在財務等關鍵任務系統中得到驗證,具備高性能和穩定性,還能降低CPU 負載。
PART.03
基于RDMA技術的系統架構與優勢
使用LXT RDMA相機進行多路高速采集和存儲的系統架構有著完善的配置。
01、軟件方面
有AppPack_HSAcquisitionRDMA,還有基于 SDK 的多相機高速采集和存儲demo,并且第三方軟件如Norpix、Stemmer CVB、MVTEC Halcon 能直接兼容。
02、硬件方面
存儲采用4TB的NVMe SSD,可支持連續拍攝4分鐘;網絡方面,有NVIDIA ConnectX-6 Dx的雙口 100GbE網卡,搭配光纖直接連接線纜、Dell S4128T-ON交換機以及CAT6類網線等。這樣的配置能實現24臺12MP@60fps的VLXT-126C.I相機以720 MByte/s的速度采集,總速率達17 GByte/s。
03、接口
與其他接口相比,GigE over RDMA優勢明顯。比如和CoaXPress相比,它網絡配件成本更低,系統零部件更少、結構更緊湊,只需1個PCIe插槽,功耗和發熱顯著降低,靈活性也更高,在更大的系統中每臺PC能掛更多相機。
PART.04
在多個領域發揮著作用
該系統在多個領域都能發揮作用。在動作捕捉領域,如AR、VR、MR、游戲動畫、光場重建、具身智能等場景,能滿足高速采集需求;在體育監測和運動分析方面,像鷹眼系統、動作分析系統等,也能依靠它實現精準的數據采集。
堡盟的多路高速采集和存儲系統,憑借RDMA高性能相機技術,在解決行業痛點的同時,也為各應用場景提供了高效、可靠的支持。
