現在很多電力設施都會用到交流接觸器，很多朋友不清楚甚至沒聽說過交流接觸器，今天就來給大家講講什么是交流接觸器以及交流接觸器接線圖是怎樣的，不會的朋友可以根據本文說到的交流接觸器接線圖學會接線。

首先來看看交流接觸器是什么。交流接觸器在電力拖動以及自動控制系統里是很常見的一種執行元件，它的主要功能是接通或者關閉線路，它還可以控制像電動機這些大功率設備的啟動和暫停，還可以控制它們的正反轉向。最厲害的是每當停電的時候它就會使電動機完全停止運行，就算是再次來電也不會啟動，這樣就可以有效避免由于突然來電機器運轉對工人造成傷害，所以說交流接觸器的功能十分強大。

知道了交流接觸器的相關知識再來看看它是怎么接線的。想要學會接線基礎的電路知識可是必須要掌握的。小伙伴們可以看看說明書，接下來看看具體操作：

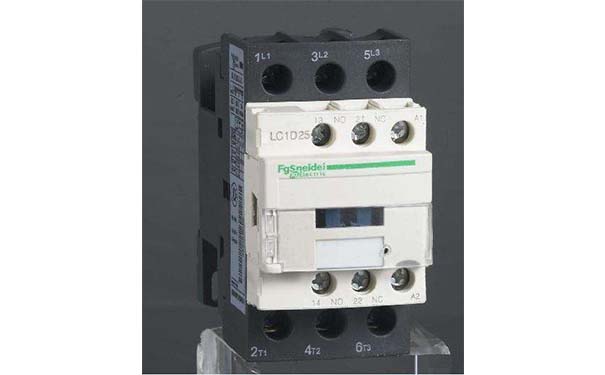

首先要找清電路的順序并且從主電路開始接。可以看到交流接觸器接線圖中的接觸器上有三個孔，分別是L1，L2以及L3，這三個孔是電源側，從那里出線接到接觸器的T1，T2以及T3上，這三個是負載側，然后在把這三根線接到電動機上面，這個時候看看接觸器線圈所處的電壓是多少，接下來選擇控制電壓。然后在啟動按鈕的兩端接兩根線，注意這兩根線分開，其中一根線接到停止按鈕上另一個先放在一邊。停止按鈕的另一邊也接上線，把線連到另一個小接觸器線圈上面的輔助觸頭上。然后把小接觸器與大接觸器用線接在一起，這樣下來一個完整的電路就形成了。

根據之前看的接觸器電壓再把L1接到火線上，把T2接到零線上。并且把保險絲接到L1 的線內，一個完整的交流接觸器接線圖就大功告成了，接下來要測試一下成功與否，先把接觸器斷開到電動機上，打開電源開關看看接觸器有沒有正常工作，如果工作正常那就是成功了。不正常的話看看是不是那根線接錯地方了，把線來回換換，如果還不成功就是操作有問題了，可以請教一下身邊會接的小伙伴。

本文重點介紹了交流接觸器接線圖的接線方法，可以看到步驟和方法還是很簡單的，大家不放多去嘗試幾次，基本就能搞定交流接觸器接線圖了。另外提醒大家不管安裝什么，都要記得去多看說明書。
