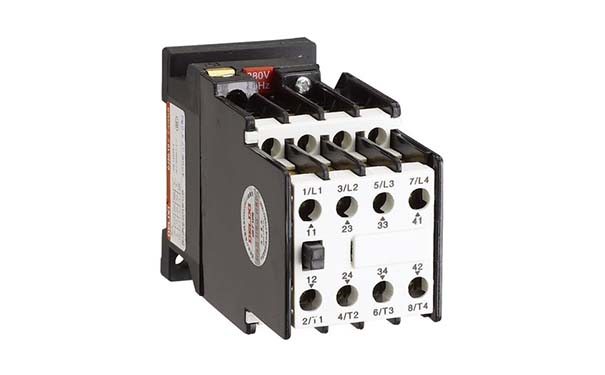

交流接觸器的主要作用是用于遠距離接通與分斷交流供電線路,交流接觸器的內部主要由主觸點和輔助觸點、線圈,以及靜鐵芯、動鐵芯和接線端等構成。本文重點給大家介紹下交流接觸器工作原理。
交流接觸器利用主接點來開閉電路,用輔助接點來導通控制回路。主接點一般是常開接點,而輔助接點常有兩對常開接點和常閉接點,小型的接觸器也可以作為中間繼電器配合主電路使用。
交流接觸器的接點通常由銀鎢合金制成,這種材料具有良好的導電性和耐高溫燒蝕性。交流接觸器動作的動力來自交流通過帶鐵芯線圈產生的磁場,電磁鐵芯由兩個山字形的幼硅鋼片組成,其中有個固定鐵芯套的有線圈,工作電壓有多種可以選擇。
為了使磁力穩定鐵芯的吸合面再加上短路環。交流接觸器在失電后需要依靠彈簧復位。另一半是活動鐵芯構造和固定鐵芯一樣,用以帶動主接點和輔助接點的閉合斷開。20安培以上的接觸器加有滅弧罩,利用電路斷開時產生的電磁力快速拉斷電弧保護接點。接觸器往往具可高頻率操作,做為電源開啟與切斷控制時最高操作頻率可達每小時1200次。接觸器的使用壽命都是很高的﹐機械壽命為數百萬次至一千萬次,電壽命一般則為數十萬次至數百萬次。
從用途來角度來看交流接觸器可分為工業用接觸器以及建筑及家用接觸器兩類。交流接觸器利用主接點來打開和關閉電路,通過輔助接點來執行相關的控制指令。主接點通常只有常開接點,而輔助接點常有兩對具有常開和常閉功能的接點,小型的接觸器也可以作為中間繼電器配合主電路使用。
在電工學上因為可快速切斷交流與直流主回路和可頻繁地接通與大電流控制(某些型別可達800安培)電路的裝置,所以經常運用于電動機做為控制對象﹐也可用作控制工廠設備﹑電熱器﹑工作母機和各樣電力機組等電力負載,接觸器不僅能接通和切斷電路,而且還具有低電壓釋放保護作用。接觸器控制容量大適用于頻繁操作和遠距離控制。是自動控制系統中的重要元件之一。
關于交流接觸器工作原理的內容就介紹到這里,總起來說就是交流接觸器利用主接點來控制電路,用輔助接點來導通控制回路。主接點一般是常開接點而輔助接點常有兩對常開接點和常閉接點,小型的接觸器也經常作為中間繼電器配合主電路使用。
