電氣連接方式的優良與否直接影響到鏈接器的性能，所以不同的設備不同的環境下，需要有不同的電氣連接方式。那么具體電氣連接方式有哪些呢？本文就給大家簡要的介紹下，再說說變速箱內電氣連接方式是怎么樣的。

電氣連接方式有哪些

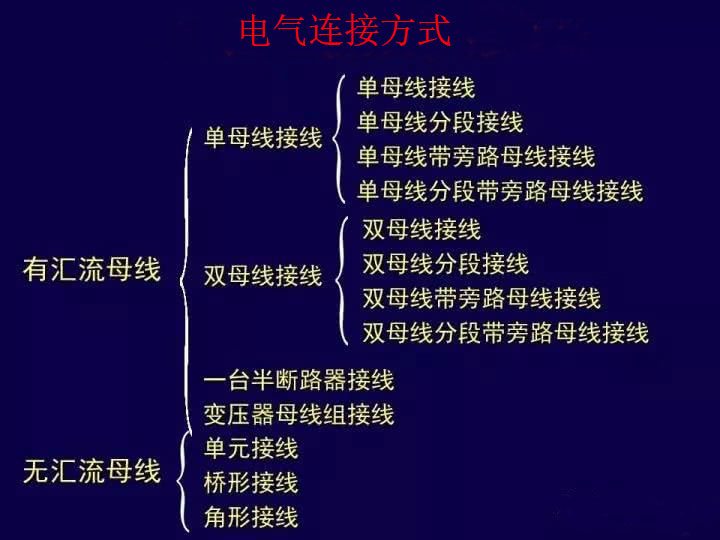

1、6~220KV高壓配電裝置的主接線分為兩種，

一種是有匯流母線的接線：包括單母線接線；單母線分段接線；雙母線接線；雙母線分段接線；增設旁路母線或旁路隔離開關的接線；

另一種是無匯流母線的接線：包括變壓器-線路單元接線；橋形接線（內橋形接線和外橋形接線）3~5角形接線。個別特殊情況下也是用一臺半斷路器接線。

2、330~500KV主接線有雙母線三分段（或四分段）帶旁路母線（或帶旁路隔離開關）接線；一臺半斷路器接線；變壓器-母線接線和3~5角形接線。

其他接線有環形母線多分段接線和1有1/3臺斷路器接線。

3、大型電廠（總容量在1000MW以上）有發電機-變壓器單元接線；發電機-變壓器擴大單元接線；發電機--變壓器-線路單元接線；一廠兩戰接線。

4、中小型（總容量在200~1000MW）電廠主接線有：發電機的連接方式；主變壓器的連接方式；發電機電壓配電裝置的接線；限流電抗器的連接方式；無發電機電壓配電裝置的中型電廠接線。

變速箱內電氣連接方式

以濕式自動變速箱為例，濕式變速箱內部是個密閉的空間，其中充滿了變速箱油，工作溫度-40oC~150oC，車輛行駛過程中需要應對各種各樣的路況，電氣線路需要承受一定的振動量級，振動會使設計薄弱處產生細微裂紋或斷裂；變速箱油因考慮潤滑和抵抗壓力以及溫度老化的原因會添加各種添加劑，其中的硫磷等成份會腐蝕電氣線路，不斷改變的工作溫度會對電氣線路造成不可逆轉的老化變形；變速箱內部的傳感器多達十幾個，執行器也有數十個，TCU還要與ECU互相傳遞信號。

最簡單的方式是采用電纜線，但變速箱內需要傳遞的電氣信號非常多，如果采用一大束電纜線來傳遞電信號，不但容易出現磨損或者振動失效，也不利于降低變速箱重量和成本。

關于電氣連接方式的問題，本文重點介紹了電氣連接方式有哪些，以及變速箱內電氣連接方式是怎么樣的。可以看到電氣連接器方式有幾種，不同的連接方式適用于不同的設備，因此需要做好配對分析。
