加快設備設計效率的助推器——魏德米勒OMNIMATE? 4.0接插件

來源: 魏德米勒作者: 魏德米勒時間：2022-09-07 21:26:32點擊：1985

模塊化系統具有近乎無限組合選項
電源、信號和數據傳輸僅需一個接插件
SNAP IN鼠籠式聯接技術
魏德米勒WMC軟件和網頁進行配置
一周內交付

實現設備聯接的高效率和靈活性

單個接插件滿足電源、信號和數據傳輸需求

當今網絡互聯的世界需要高度復雜的電氣設備，并且對電氣設備制造的要求也越來越高。魏德米勒OMNIMATE^? 4.0接插件為聯接系統提供一致、高效的解決方案，使設備及其發展面向未來工業物聯網（IIoT）。

OMNIMATE^? 4.0結合快速聯接技術SNAP IN，一種用于混合接口的模塊化、可配置產品設計，單個產品3天即可交付。

OMNIMATE 4.0 結合了SNAP IN 的快速聯接技術，模塊化，可配置的產品設計方便集成多種接口，個性定制化產品可在一周內交付。

由單獨的片狀基礎部件組成的產品設計為用戶提供廣泛范圍的組合方案，例如使用單個接插件實現電源、信號和數據傳輸。借助SNAP IN聯接技術，也可直接聯接柔性細導線，無需壓接管狀端頭。產品交付時聯接點已為待接線狀態，因此，可以在很短的時間實現安全接線。使OMNIMATE? 4.0可以滿足工業、自動化接線的可通過機械手接線需求。對應的插座具有高管腳精度和自動化兼容封裝，適用于波峰焊和回流焊工藝。


OMNIMATE^? 4.0接插件可通過機械手接線

借助創新SNAP IN聯接系統，接插件可快速、免工具接線，即使是在全自動接線過程中同樣適用

從電源到以太網-僅需一個接插件

OMNIMATE^? 4.0 PCB接插件產品系列可用于電源和信號傳輸，獲得所有IEC 61984和UL 1059工業應用相關的認證。同樣，整合了符合IEC 63171-2標準的單對以太網數據傳輸獨立模塊。這意味著，能夠按照需要實施快速SNAP IN聯接與面向未來的SPE數據傳輸的混合組合，例如，用于電機聯接。

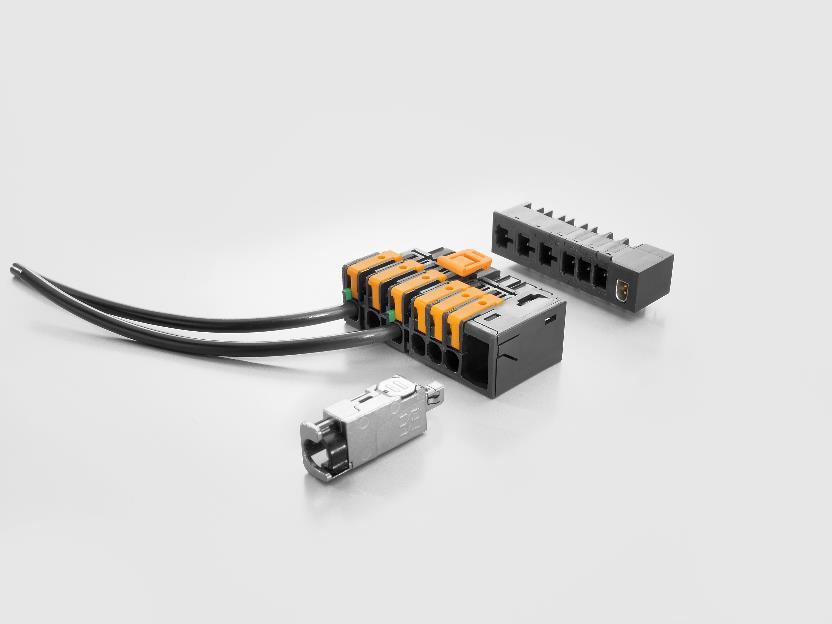

混合版OMNIMATE^? 4.0接插件

OMNIMATE^? 4.0的模塊化產品設計可在單個接插件中實現電源、信號和數據傳輸，包括單對以太網在內

量身打造，簡化工程設計

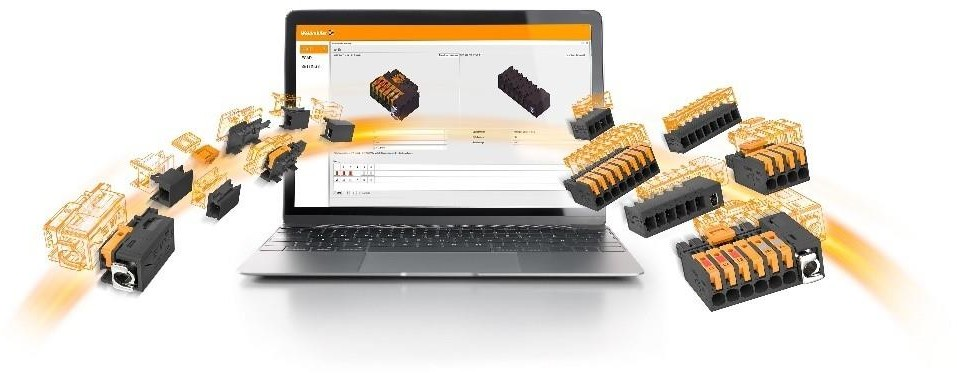

OMNIMATE^? 4.0提供數字化產品配置平臺，可從無數可能的組合中，快速創建獨特定制的產品。這可以通過兩種方式實現：一方面，這是可免費下載的魏德米勒WMC軟件的一部分，允許基于12000多種魏德米勒產品創建配置。此外，可通過全新的easyConnect服務平臺，在線配置OMNIMATE^? 4.0接插件。在線版本提供全部功能，使用戶無需下載或安裝，即可快速、輕松地進行系統配置。模塊的單獨配置始終符合IEC 61984和UL 1059標準。按照需要，在配置平臺中可輸入個性打印和彩色印刷要求。并可立即下載設計上圖需要的進一步相關工程數據。通過這種方式，可利用技術數據、圖紙和3D模型和PCB布線數據（EDA數據）支持和加速開發活動。除了快速、輕松的數字設計外，WMC軟件還簡化了產品采購。例如，用戶可以選擇請求單獨報價或通過72小時樣品服務預訂免費產品樣品。對于大量訂購，其也可將需要的產品直接轉至魏德米勒網上商店，從那里訂購。
