在某大型印刷企業的生產線上，印刷機需要完成大量的條碼印刷任務。為了確保條碼的準確性和可讀性，需要在設備上安裝傳感器進行條碼印刷的讀碼和OCR識別檢測。

1、傳感器需要準確識別條碼中的信息，并將其與預設的標準信息進行比對，以檢測條碼是否完整、正確

2、同時，傳感器還對印刷出來的文字信息進行OCR識別，以檢測文字是否完整、清晰以及是否存在打印錯誤

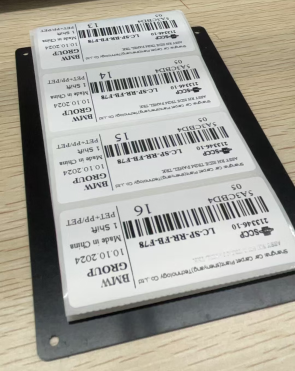

* 產品上字符數量較多，字符大小不一

解決方案

推薦選用明治視覺傳感器CDS系列，機身小巧靈活，集圖像采集、處理、通信功能集于一體，提供豐富 I0 接口，可接入多路輸入、輸出信號；

該傳感器具備高精度圖像處理、深度學習算法以及IP67工業級防護，操作簡便，可提供多功能、模塊化、高可靠性的機器視覺解決方案。

1、圖像預處理：

對掃描或拍攝的文檔圖像進行去噪、二值化、平滑等操作，以提高圖像質量和文字清晰度。通過預處理，可以有效去除圖像中的干擾因素，如背景噪聲、陰影等，為后續的文字定位和識別提供高質量的輸入圖像。

2、位置修正：

負責對預處理后的圖像中的文字區域進行定位和分割。通過采用如投影分析、邊緣檢測等算法，OCR系統可以準確地確定文字區域的位置和大小，并將其從背景中分離出來。文字定位的準確性直接影響到后續識別的效果，因此這一環節對于OCR系統的性能至關重要。

3、讀碼與OCR識別：

OCR算法通過訓練好的模型對定位出的文字區域進行識別，將圖像中的文字轉換成計算機可編輯的文本。通過視覺傳感器觸發機器視覺傳感器拍得標簽圖片送入系統，系統對圖片進行提取分析并和設定的比較得知產品是否有打碼、生產批號等信息內容是否缺失或錯誤。

4、檢測結果輸出：

當檢測到字符缺失、不完整或打印錯誤時，系統發出聲光報警并發出剔除信號。檢測結果和效果圖像顯示在HMI主界面上，以便工作人員及時查看和處理。

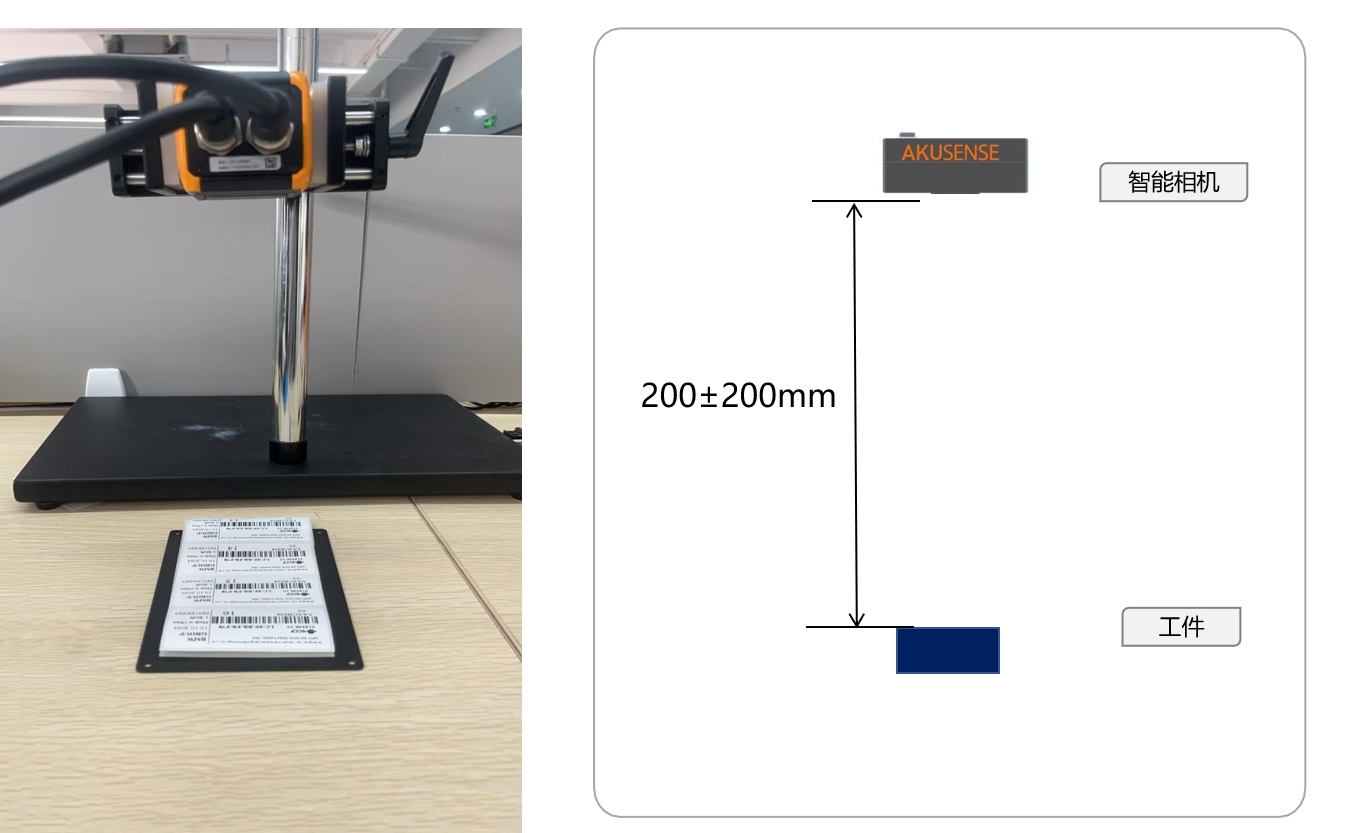

安裝示意

備注：相機安裝面與視野長邊平行

檢測效果

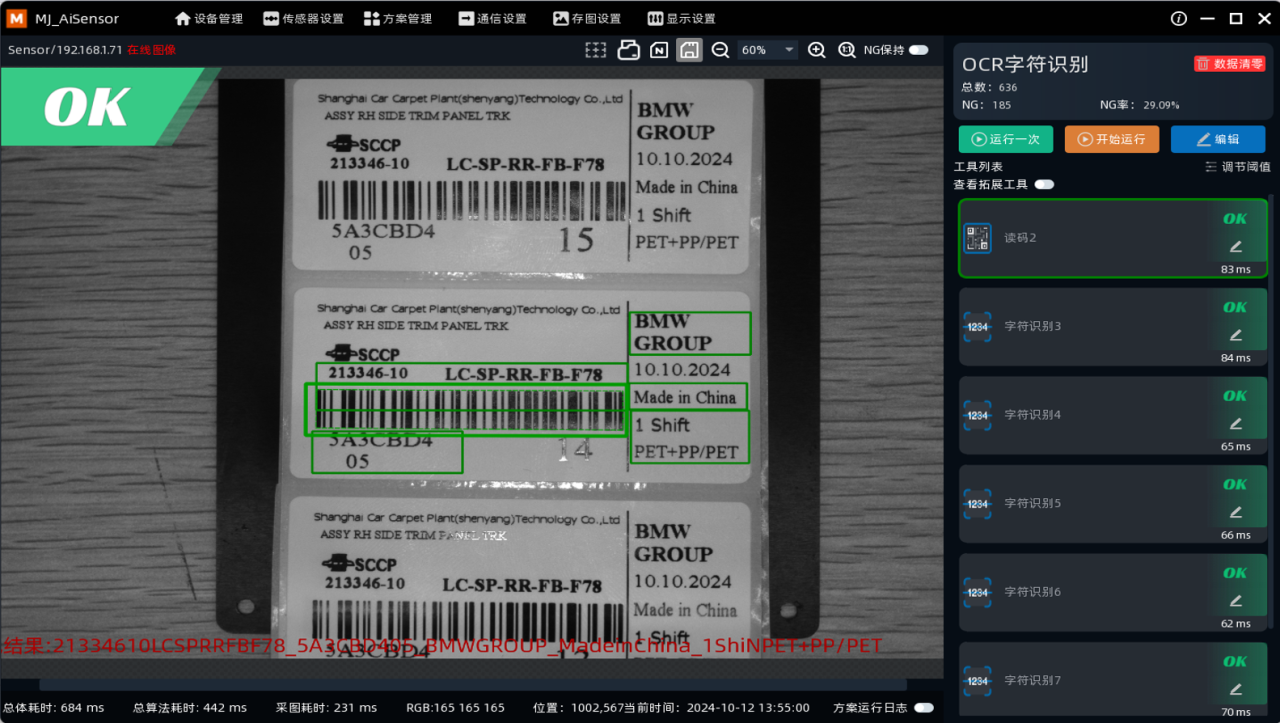

① 整體效果

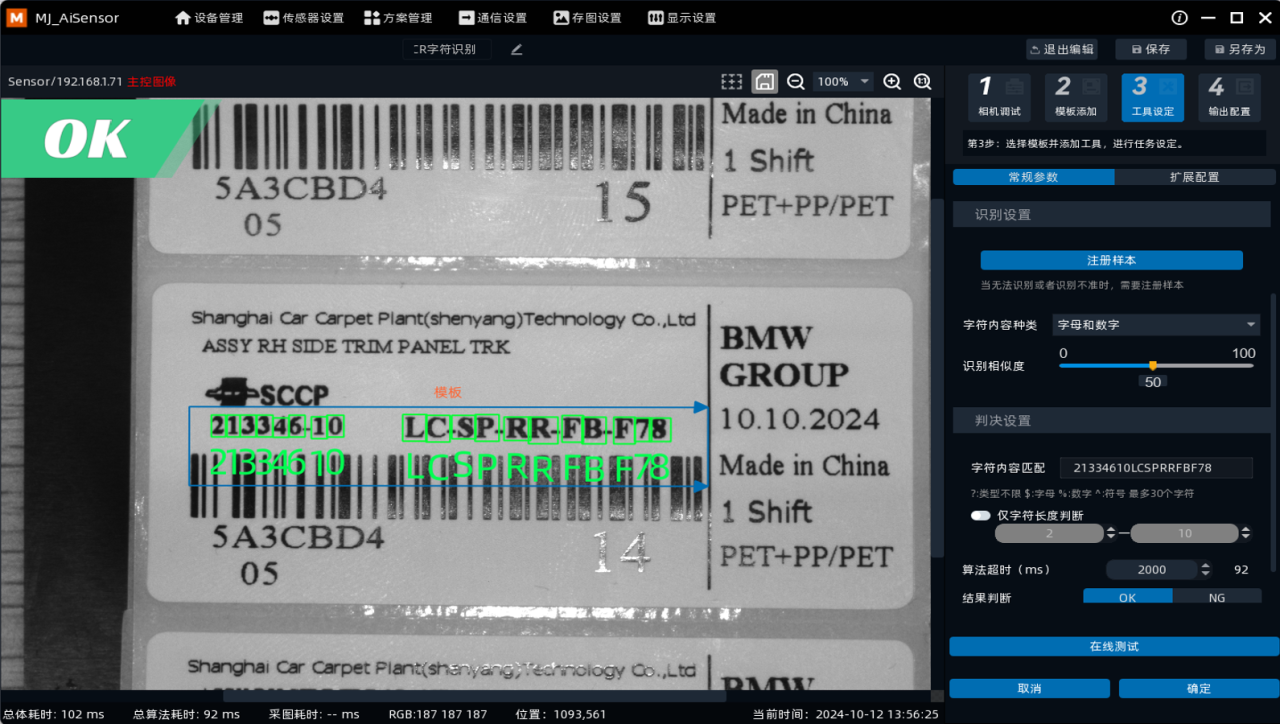

② OCR局部識別效果示意

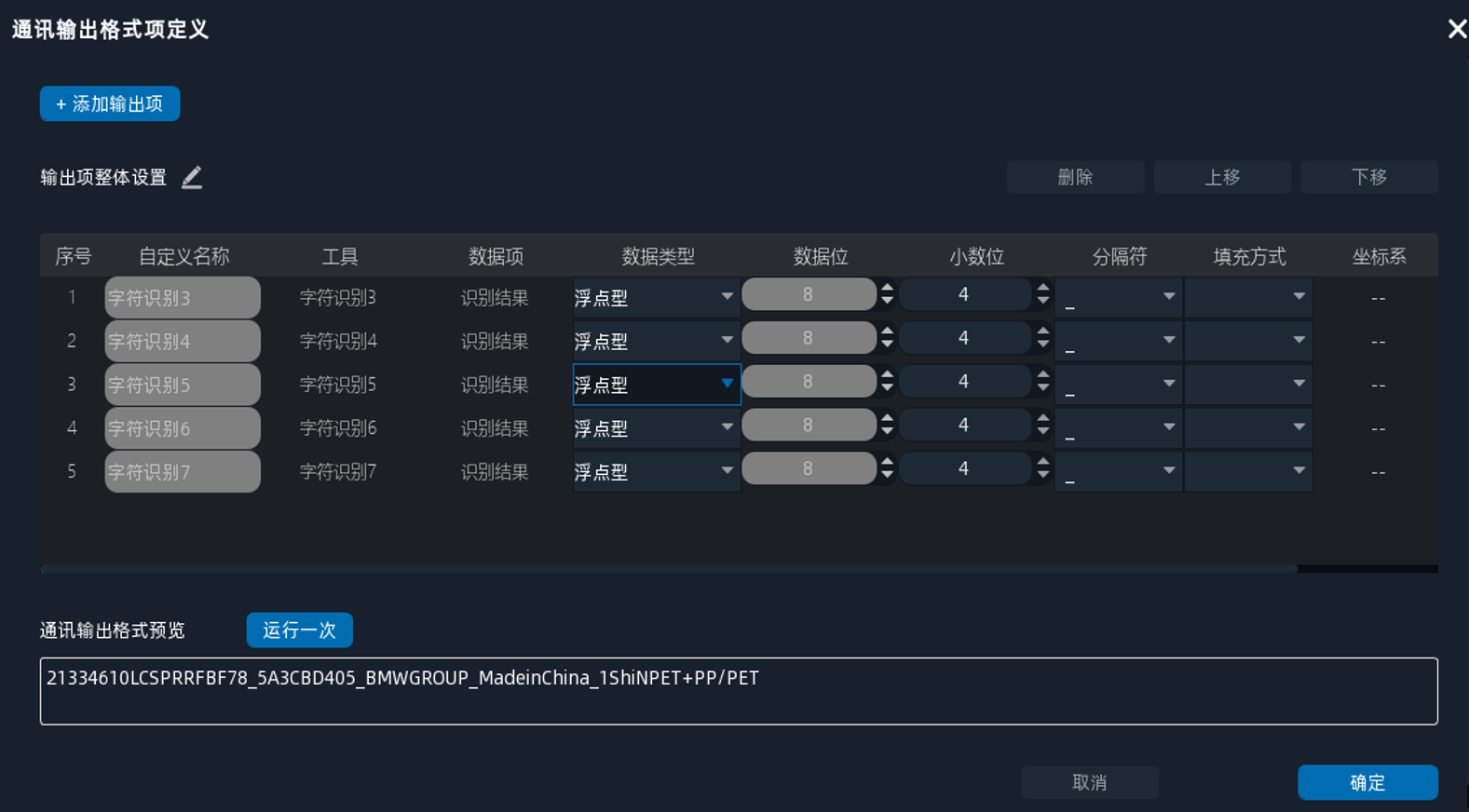

③ 輸出示意

驗證表明，明治的視覺傳感器CDS-X20系列在印刷機上進行“讀碼+OCR識別”的適用性，通過應用CDS-X20視覺傳感器，企業可以大大提高條碼印刷的檢測效率和準確性，降低生產成本和浪費，提升產品質量和競爭力。
