dcs機柜是一個由過程控制級和過程監控級組成的以通信網絡為紐帶的多級計算機系統，綜合了計算機、通訊、顯示和控制等4C技術。那么具體dcs機柜是什么樣的系統呢？本文就給大家介紹下dcs機柜是什么，以及dcs機柜接地規范是怎樣的。

dcs機柜是什么

dcs機柜是DSC是過程控制儀表發展起來的智能儀表，在多個行業和領域有著重要的應用，并且DSC是一個由過程控制級和過程監控級組成的以通信網絡為紐帶的多級計算機系統，而dcs控制系統主要分為三層：底層、中層和上層。每一層都由不同部分構成，對dcs控制系統有著重要的作用。

dcs機柜硬件組成部分：

底層：控制層，cpu卡，i/o卡，卡籠及機柜等。

中層：管理層，控制站通信卡，操作站，工程師站，打印機站，歷史服務器等。

上層：工廠層，文件服務器，網絡服務器等。

dcs機柜硬件組成部分的功能：

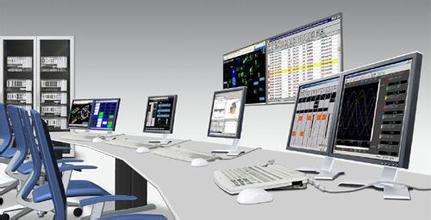

1、人及界面，操作員站、工程師站、歷史站，俗稱上位機，用于操作設備和監視參數以及歷史記錄等。

2、dpu用于執行系統邏輯和運算并發出指令。

3、i/o模件用于收集現場一次設備、元件的參數，以及分模擬量和開關量等。

4、繼電器柜用于執行dpu的指令。

5、系統電源柜用于dcs系統電源供給。

6、數據高速公路，同軸電纜或雙絞線用于數據傳輸。

7、數字交換機用于聯系上位機和下位機的樞紐。

dcs機柜接地規范

在一般情況下DCS系統需要兩種接地：保護地和屏蔽地。對于裝有安全柵防爆措施的系統還要有本安地。

保護地：DCS系統所有的操作員機柜、現場控制站機柜、端子柜等均應接保護地。保護地應接至廠區電氣或自控儀表專業接地網，接地電阻小于1Ω。

屏蔽地：DCS系統中信號電纜的屏蔽層應做屏蔽接地。接地方法有兩種：當廠區電氣專業接地網接地電阻小于1Ω時，則可接廠區電氣專業接地網。當廠區電氣專業接地網接地電阻較大時，應獨立設置自控儀表接地系統，接地電阻小于4Ω。

本安地：應獨立設置接地系統，接地電阻小于1Ω。本安地的接地系統應保持獨立，與廠區電氣地網或其它儀表系統接地網的距離應在5m以上。

關于dcs機柜的問題，本文重點介紹了dcs機柜是什么，以及dcs機柜接地規范。簡單說dcs機柜就是DSC是過程控制儀表發展起來的智能儀表，它的功能強大應用廣泛。dcs機柜的接地有著嚴格的規范，所以需要由專業的技術人員去完成。
