plc控制系統是在傳統的順序控制器的基礎上，引入了微電子技術、計算機技術以及自動控制技術和通訊技術而形成的一代新型工業控制裝置。plc控制系統應用的范圍很廣，本文主要給大家介紹的是plc控制系統由什么組成，以及plc控制系統設計步驟。

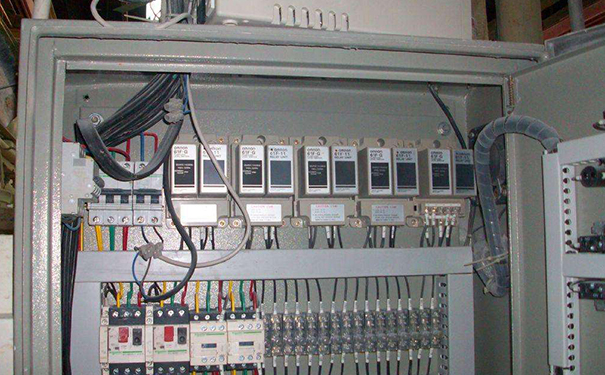

plc控制系統由什么組成

CPU模塊。CPU模塊主要山微處理器（CPU芯片）和存儲器組成。在plc控制系統中CPU模塊相當于人的大腦和心臟，它不斷地采集輸入信號，執行用戶程序刷新系統的輸出；存儲器用來存儲程序和數據。

輸入模塊。輸入模塊和輸出模塊簡稱為IO模塊，它們是聯系外部現場和CPU模塊的橋梁。開關量輸入模塊用來接收和采集從按鈕、選擇開關、數字撥碼開關、限位開關、接近開關、光電開關、壓力繼電器等來的開關最輸入信號；模擬量輸入模塊用來采集各種變送器和熱電偶、熱電阻提供的連續變化的模擬量輸入信號。

輸出模塊。plc通過開關量輸出模塊控制繼電器，從而控制接觸器、電磁閥以及電磁鐵等設備裝置；通過模擬量輸出模塊用來將plc內的數字轉換為成比例的電流或電壓，從而控制調速器、調節閥等執行機構。IO模塊除了傳遞信號外還有電平轉換與隔離的作用。

編程裝置。主要由編程軟件和編程線纜組成。編程軟件可以在計算機上直接生成和編輯梯形圖、指令表程序，程序被編譯后通過編程線纜下載到plc，也可以將plc巾的程序上傳到編程軟件上顯示。

plc控制系統設計步驟

1、工藝分析。深入了解控制對象的工藝過程、工作特點、控制要求，并劃分控制的各個階段，歸納各個階段的特點，和各階段之間的轉換條件，畫出控制流程圖或功能流程圖。

2、選擇合適的plc類型。

3、分配I/O點。分配plc的輸入/輸出點，編寫輸入/輸出分配表或畫出輸入/輸出端子的接線圖，接著就可以進行plc程序設計，同時進行控制柜或操作臺的設計和現場施工。

4、程序設計。對于較復雜的控制系統，根據生產工藝要求畫出控制流程圖或功能流程圖，然后設計出梯形圖，再根據梯形圖編寫語句表程序清單，對程序進行模擬調試和修改，直到滿足控制要求為止。

5、控制柜或操作臺的設計和現場施工。設計控制柜及操作臺的電器布置圖及安裝接線圖；設計控制系統各部分的電氣互鎖圖；根據圖紙進行現場接線并檢查。

6、應用系統整體調試。如果控制系統由幾個部分組成，則應先作局部調試然后再進行整體調試；如果控制程序的步序較多，則可先進行分段調試然后連接起來總調。

關于plc控制系統的問題，本文重點介紹了plc控制系統由什么組成，以及plc控制系統設計步驟有哪些。簡單說plc控制系統由相關的硬件和軟件組成，他們各自發揮著作用，至于plc控制系統的設計，大家可以參考本文提到這些細節。
