卷筒紙螺旋式雙刀分切機是卷筒紙加工最有效率的設備，它可以用來加工大直徑和寬幅面的各類紙卷,將卷筒紙分切成不同規格的平張紙。其主要包括上紙架、反曲、牽引、切刀、拉紙、輸送帶、收紙臺。

在加工比較厚的、高檔的紙張時，英威騰推出HMI+PLC+模擬量模塊+伺服驅動器+變頻器的整體解決方案，通過485口MODBUS協議通訊方式來控制切刀伺服切紙長度和拉紙伺服齒輪比，可以保障加工成的紙張無紙毛、高精度。

系統控制原理圖

方案特點

1、 卷徑計算準確，紙卷張力恒定。

2、 切刀伺服響應快，切紙精度高。

3、 輸送變頻器頻率響應快，能確保紙張?jiān)谥鳈C(jī)不同速度下，疊加的長度一致。

4、 反曲具有配方功能，方便客戶使用。

5、 5期密碼停機功能，隨機密碼解機。

6、 300行生產記錄存儲功能。

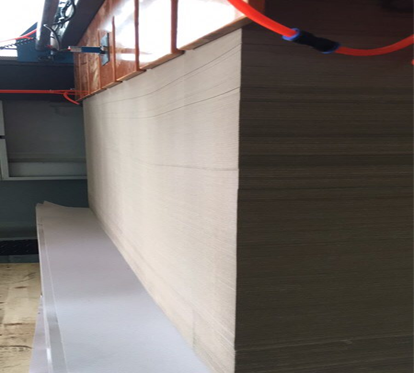

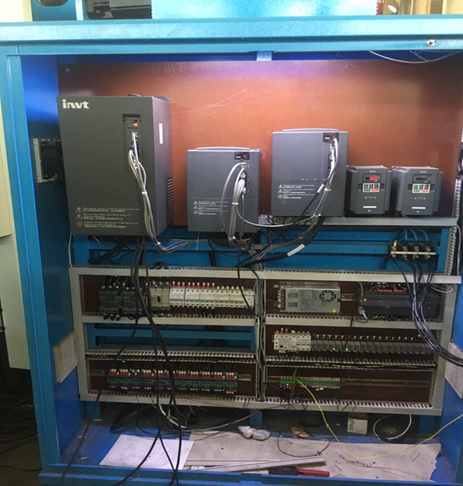

現場控制柜及加工產品圖

本方案中，卷筒紙螺旋式雙刀分切機系統主要采用了伺服電子內部凸輪控制功能，能使切紙切口平整，不拉紙、無毛邊，同時節省運動控制器，減少客戶成本，可增強設備廠家的競爭力。
