界面測量在化工行業是常見的測量需求，主要的測量方式有浮筒式、差壓式以及導波雷達式油水界面測量。
在本文介紹的案例中，用戶原先采用的是電浮筒界面計（以下簡稱電浮筒）進行測量，但由于誤差過大，于是更改了測量方式，決定使用VEGA的導波雷達界面計VEGAFLEX 81，最終實現了長期可靠的測量。
No.1
測量工況

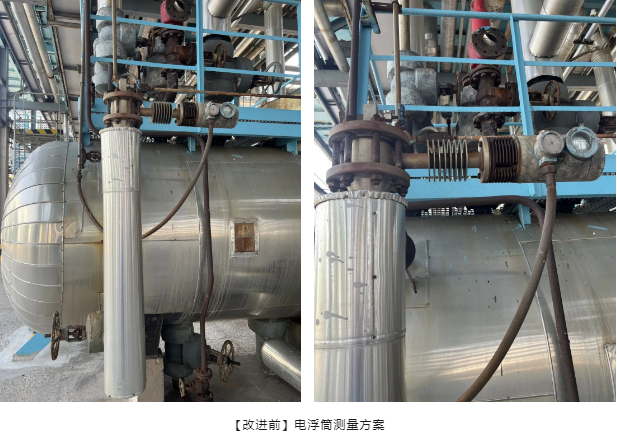

上層為輕油，下層為糠醛和水的混合溶液，在測量筒里測量，筒內液位始終是滿管狀態。 測量范圍為1m；溫度50℃，壓力4bar。 No.2 原電浮筒測量方案 原電浮筒測量界面是基于阿基米德原理，當輕介質充滿筒體，儀表將浮筒受到的浮力記錄為零位；而當重介質充滿筒體，儀表將浮筒受到的浮力記錄為滿度。將兩種介質分別充滿筒體時候，浮筒受到的浮力差，平均分為100等分，即為電浮筒的指示值。根據公式F浮=G排=ρ·g·V排，當兩種介質的密度差越大，電浮筒的量程越大。
本工況由于上下層介質之間密度差很小，而且密度不穩定，密度的微小偏差會造成電浮筒的巨大測量波動，給測量帶來極大的誤差。
No.3 改進后測量方案 根據現場工況條件，我們選用桿式的導波雷達VEGAFLEX 81，直接利用原電浮筒所帶的測量筒進行界面測量，實現小成本改造升級，其安裝情況如下圖所示：
如下圖回波曲線所示，由于測量筒處于滿管狀態，因此導波雷達液位總是指示到最高位，同時界面信號穩定可靠，取得了良好的測量效果。
No.4
VEGAFLEX 81測量優勢
01 導波雷達界面測量不受介質密度的影響，因此測量精準、可靠。 02 導波雷達是非機械式測量原理，沒有活動的機械部件，因此不存在機械損耗和老化的問題，更持久耐用。 03 導波雷達體積小巧，安裝方便，使用簡單。 04 導波雷達無需定期校驗，可實現徹底的免維護。 因此，在油水界面測量上，相對于電浮筒，導波雷達是一款測量更加精準可靠，同時使用又更加簡單方便的界面測量儀表。 導波雷達測量界面的原理？ 高頻微波脈沖沿著纜式或棒式測量探頭傳導，遇到介質表面時，微波脈沖被部分反射，剩余部分穿過上層介質，并在界面被第二次反射，設備將分析脈沖從液位計到達兩種介質所用的時間，得到界面的位置。
