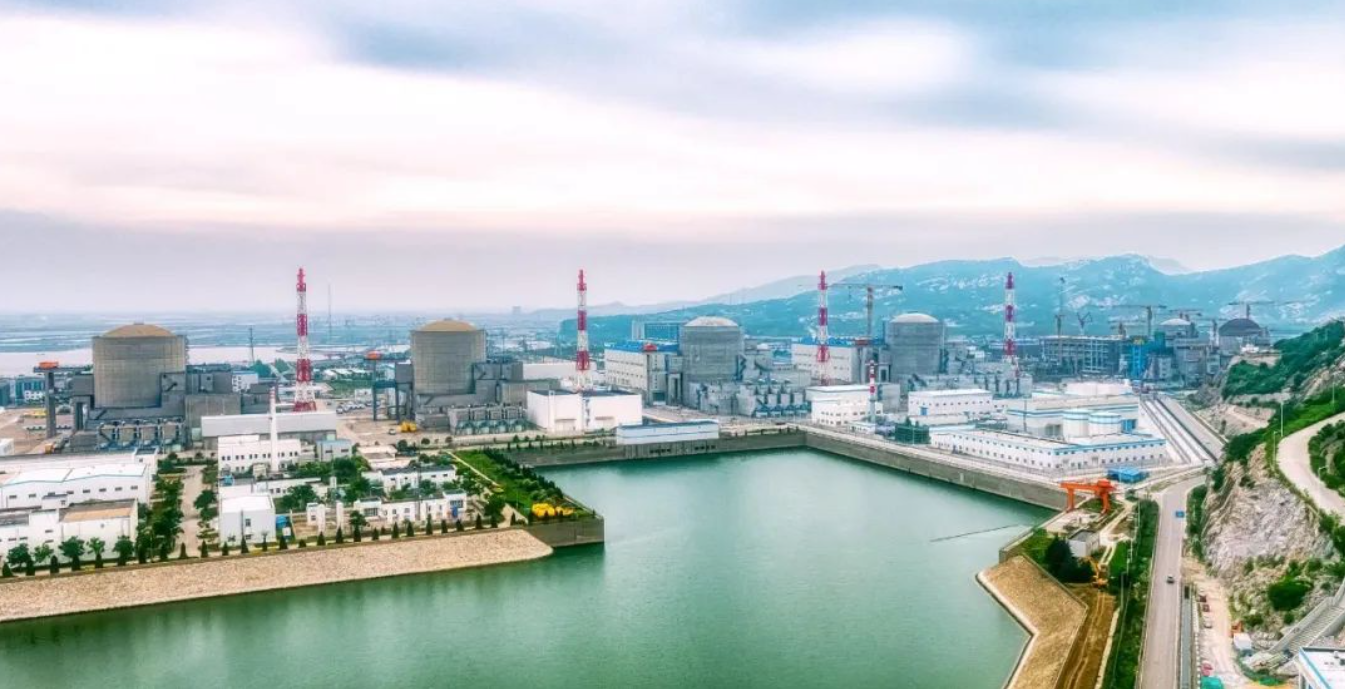

田灣核電站位于江蘇省連云港市連云區。田灣核電站是中俄兩國政府加深政治互信、發展經濟貿易、加強國際戰略協作，共同推動中俄兩國核能合作的標志性工程。
核電廠疏水系統是核電廠中用于處理疏水（即從設備或管道中泄漏出來的水）的系統。該系統通常由疏水收集、傳輸和排放三個部分組成。核電廠疏水系統在運行過程中需要嚴格控制放射性物質的泄漏，以確保工作人員和環境的安全。
工藝及工況介紹
田灣核電站3、4號機組汽輪機疏水系統的主要功能是收集從主蒸汽、汽輪機旁路蒸汽、汽輪機導汽管、抽汽管道、輔助蒸汽等系統的管道疏水，系統也可防止水倒灌。現田灣核電站3、4號汽輪機疏水系統疏水器疏水不暢，原因是疏水管道上游浮筒液位計和差壓變送器頻發報警，導致疏水器旁路疏水閥在正常運行時頻繁啟閉。
原有測量問題
原有其他品牌浮筒液位計主要的應用問題:
體積大，機械部件多，易產生故障
購買、安裝、校驗、維護較為昂貴
在實際現場校驗難
機械部件磨損后失去公差
帶壓部件易疲勞和產生故障
介質比重變化會導致測量誤差
原有其他品牌差壓變送器主要的應用問題:
機組起停時溫度、壓力發生變化造成液體的密度變化，輸出液位值不準確
溫度、壓力波動時，引壓管內容易產生氣泡而造成差壓數值不準確
冬季氣溫驟冷，保溫層變形有可能造成引壓管內結冰而無法測量
由于差壓變送器的零漂移，需要定期重新校準
改進后VEGA解決方案
基于對上述問題綜合原因分析，結合田灣核電站3、4號機組大修窗口，先行對第一批5根疏水管道浮筒液位計及壓力變送器進行換型，以解決旁路疏水閥頻繁開啟問題，將現場原有的儀表替代為VEGA導波雷達液位計。
本次改造，我們選擇了可應用于高溫高壓汽水環境的導波雷達液位計及其附件替代原有儀表。

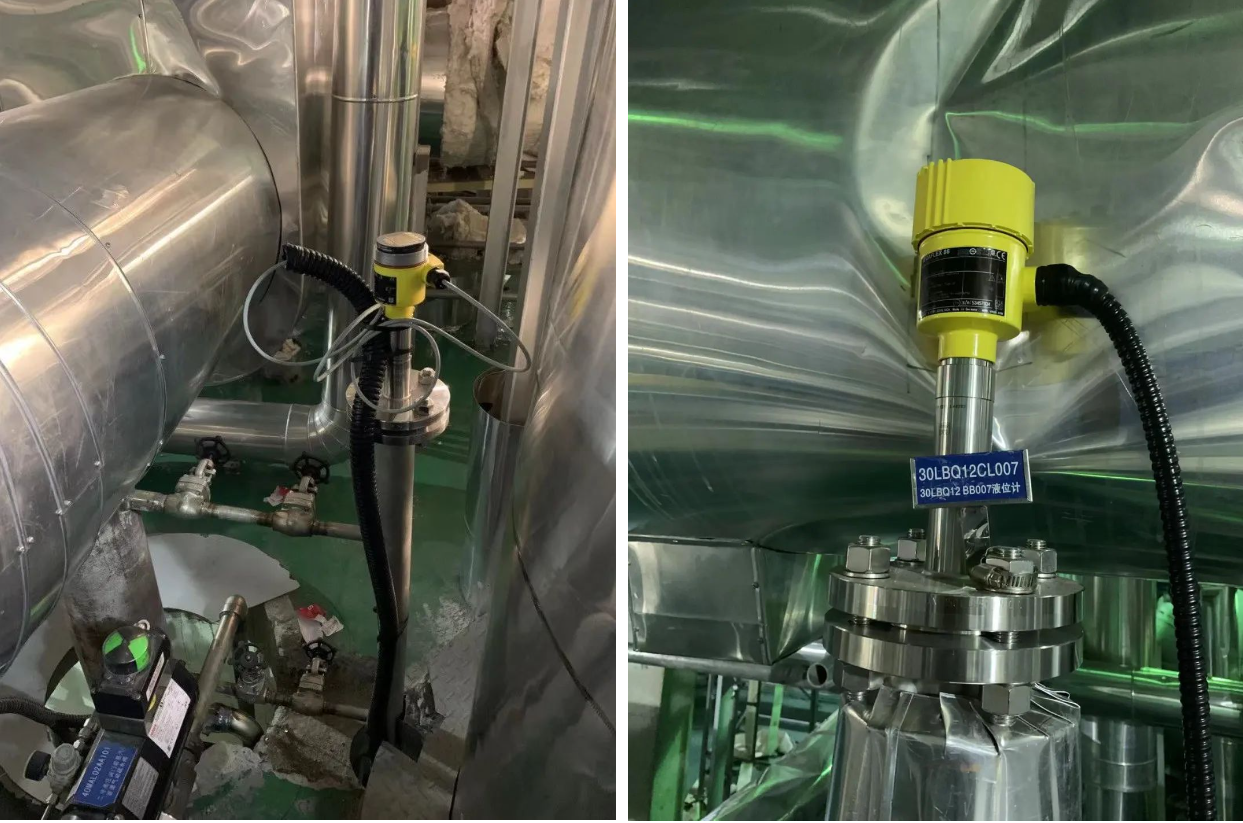

現場工程師正在安裝VEGA導波雷達液位計
導波雷達液位計優勢及現場使用效果
VEGA產品在密封材料、補償結構、軟件設計三方面的優勢使得其質量非常穩定可靠，因此，大量應用在軍方、化工及其它特殊工況，如高溫高壓反應釜、防爆和安全性要求非常高的現場。核電廠疏水器是高溫高壓的飽和蒸汽氣液兩相的工況，得益于上述優勢且導波雷達整體密封尺寸達到200mm，做到了多層密封結合緊密，有效杜絕蒸汽進入，因此，測量結果十分穩定可靠。
現場安裝工況比較苛刻，調試維護不方便 ，而使用VEGA儀表，客戶既可以選擇專用的PACTware在現場或者控制室遠程電腦調試；也可以選擇PLICSCOM藍牙顯示模塊，用智能手機或平板設備遠離現場儀表進行調試，大大降低了調試和維護量。
優勢一覽
1能夠應用于高溫高壓氣液環境。
2發射的電磁波是恒定的，不需要進行現場校驗、也不需要通過遷移來改變儀表量程，可以在沒有液位的情況下，在幾分鐘內組態完畢。
3安裝方式多樣，可以使用螺紋和法蘭連接; 安裝部位可以選擇頂裝或者側裝，這些都有利于現場的安裝與檢修維護。
4沒有會被磨損和破壞的機械運動部件，主要由電子元件和天線構成，無可動部件，在使用中的故障極少且耗能小。
5介電常數、密度、壓力、溫度的變化對測量無影響。
6由于信號波在導體中傳輸，因此液面波動的影響小，保證了測量精度。
7多種智能調試方式可供選擇，方便快速完成現場工作。
VEGA導波雷達液位計從2021年使用以來，一直運行良好，得到了用戶的肯定。
現場安裝示意圖
