攜手共贏
在金屬板軋制過程中,控制輥位、油壓、溫度等主要工藝參數極為重要。杰福倫是Faccin的理想合作伙伴,因為我們可以提供從位置到溫度的全系列傳感器,以滿足客戶的不同需求。
迎接挑戰 抓住機遇

公司成立于60年前,總部位于意大利維薩諾 (BS),是板輥、角輥和圓頂生產線的設計者和制造商,擁有世界上規模較大的折彎輥工廠以及設計、加工、自動化裝備多項技術專利。
工藝過程

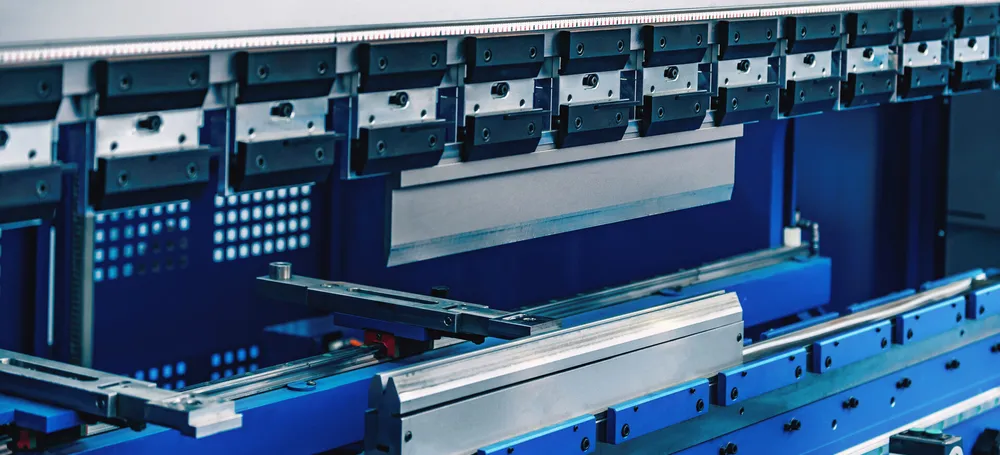

中厚板材軋制是一種工業加工工藝,在這種工藝中,金屬板以圓形軌跡通過軋輥,并保持設定的曲率半徑。其中有三/四個軋輥處于平行軸上,其往復位置是可控的。通過這種方式,金屬板材可以冷軋成獲得圓錐形或圓柱形曲線。兩個可調的位置:外部軋輥軋制材料的底部,而內部軋輥(通常處于固定位置)壓制材料的頂部。
在配有三個可調軋輥的機器上,頂部軋輥垂直移動,而兩側軋輥獨立水平移動。通過這種特殊的設計,可以根據需要設置曲率點之間的距離,其原理與可變V形模具相同。
生產挑戰
中厚板軋輥生產商的主要要求之一是對進行優秀的控制,最大限度地減少曲率點之間的距離。必須檢查輥子的曲率半徑和平行度,通過測量精度為0.05mm的輥位移來進行控制。
解決方案
杰福倫在板材軋輥方面的案例證明了其作為金屬加工行業解決方案供應商的能力。具體來說,輥上安裝了各種類型的傳感器來測量位置、壓力和溫度。杰福倫為Faccin提供了一整套傳感器,這些傳感器將反饋信息傳輸到控制系統,以檢查主要機器參數。
01 線性位移傳感器
線性位移傳感器安裝在機器外部,用于精確控制軋輥之間的距離和平行度。

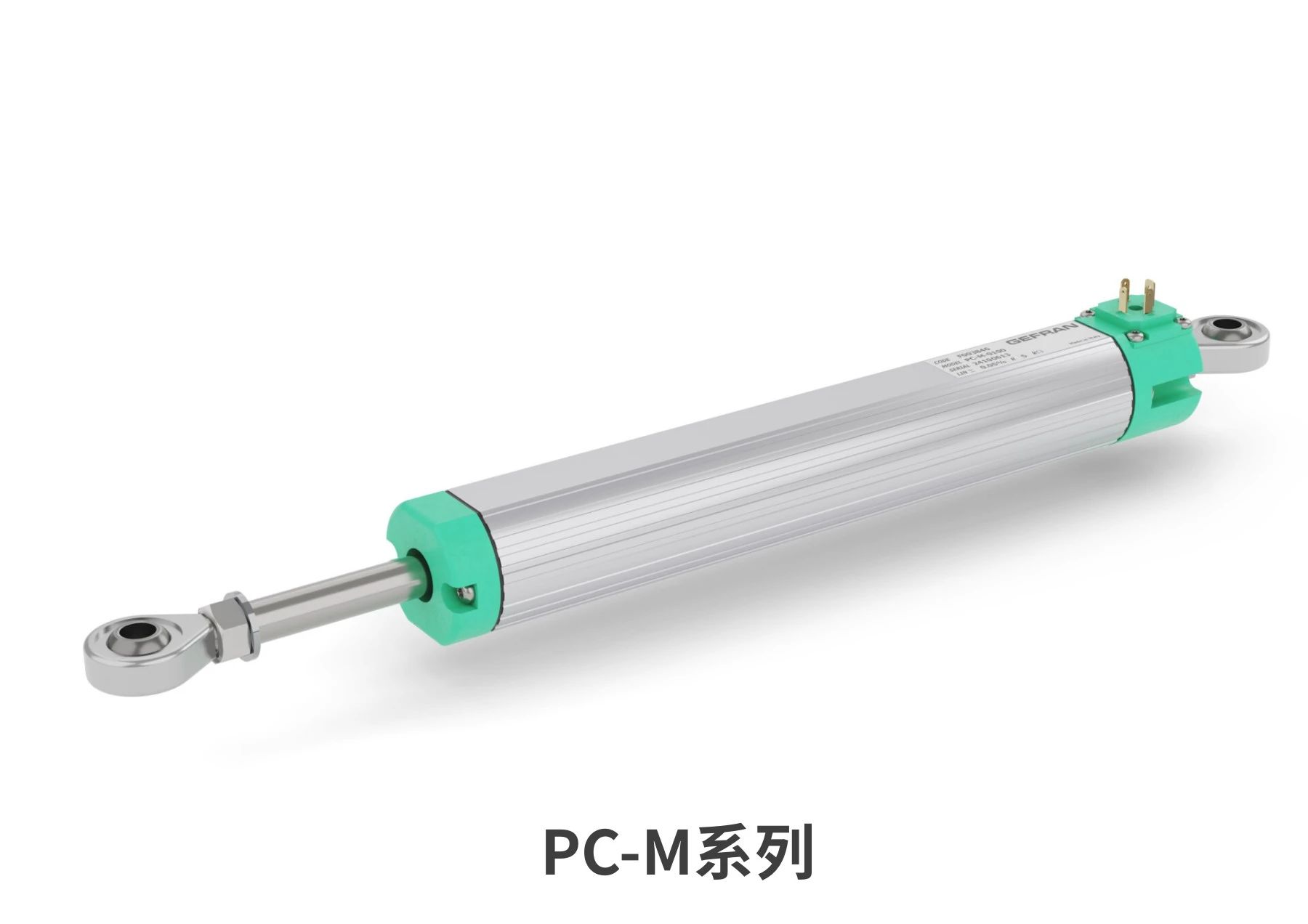

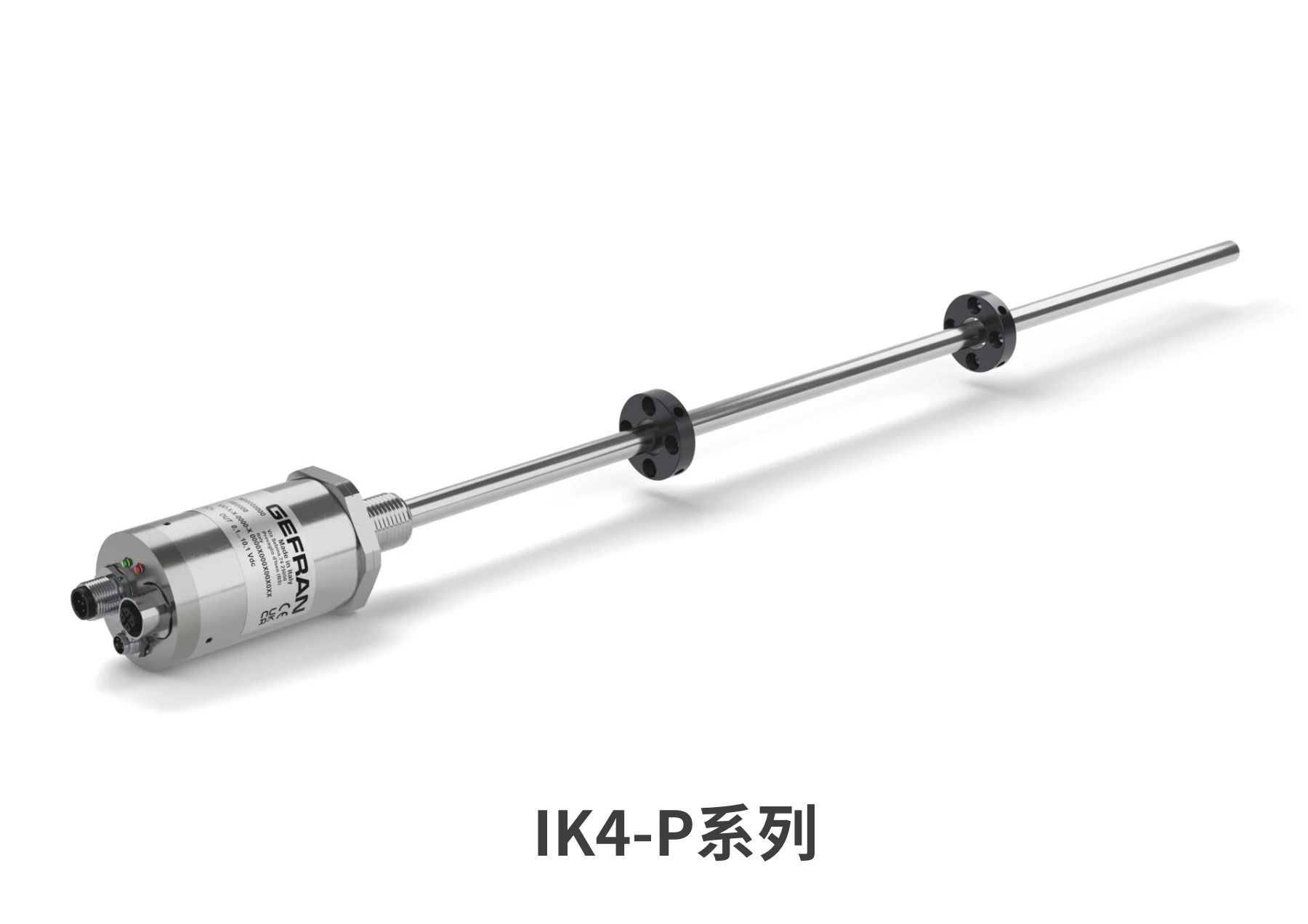

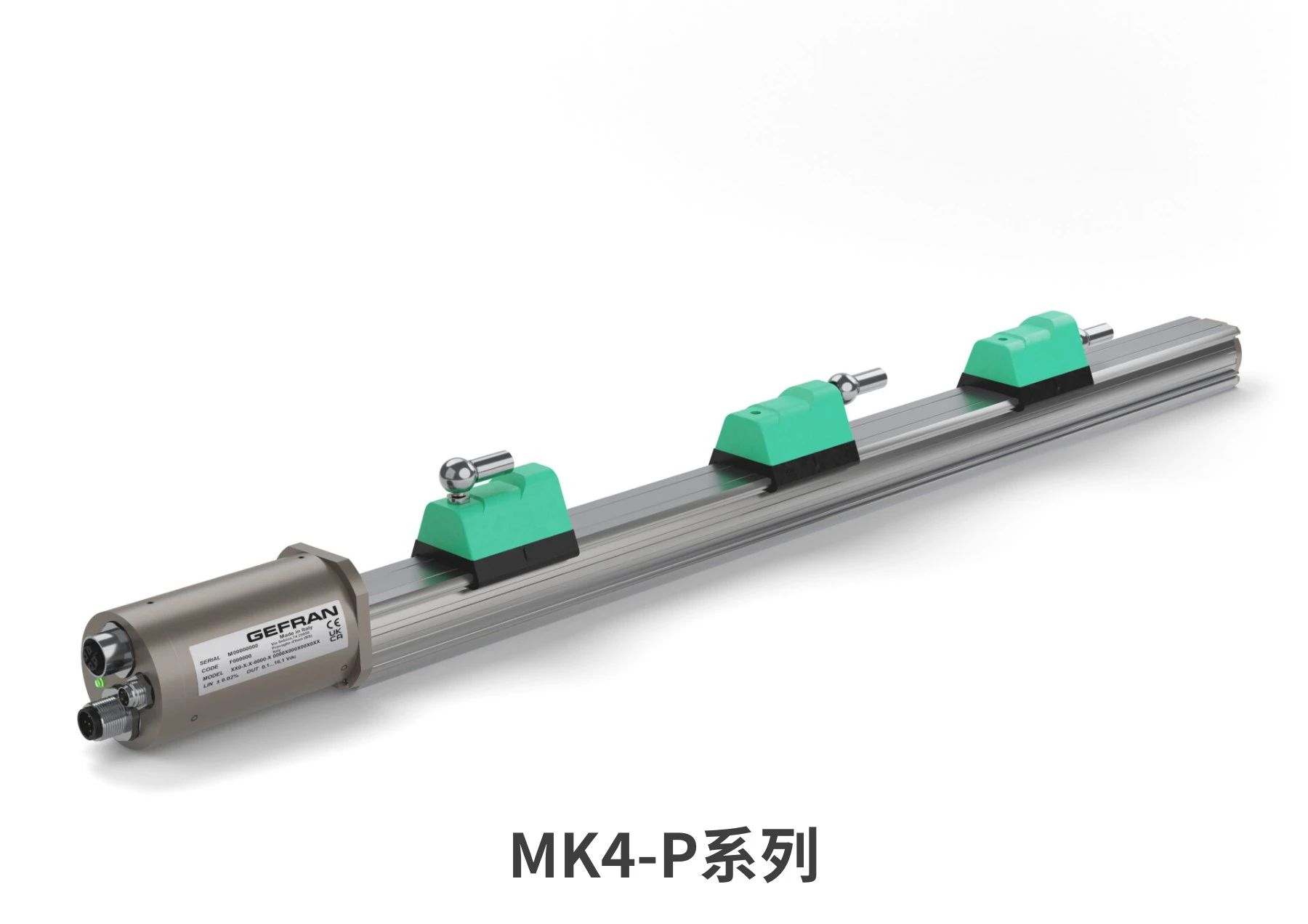

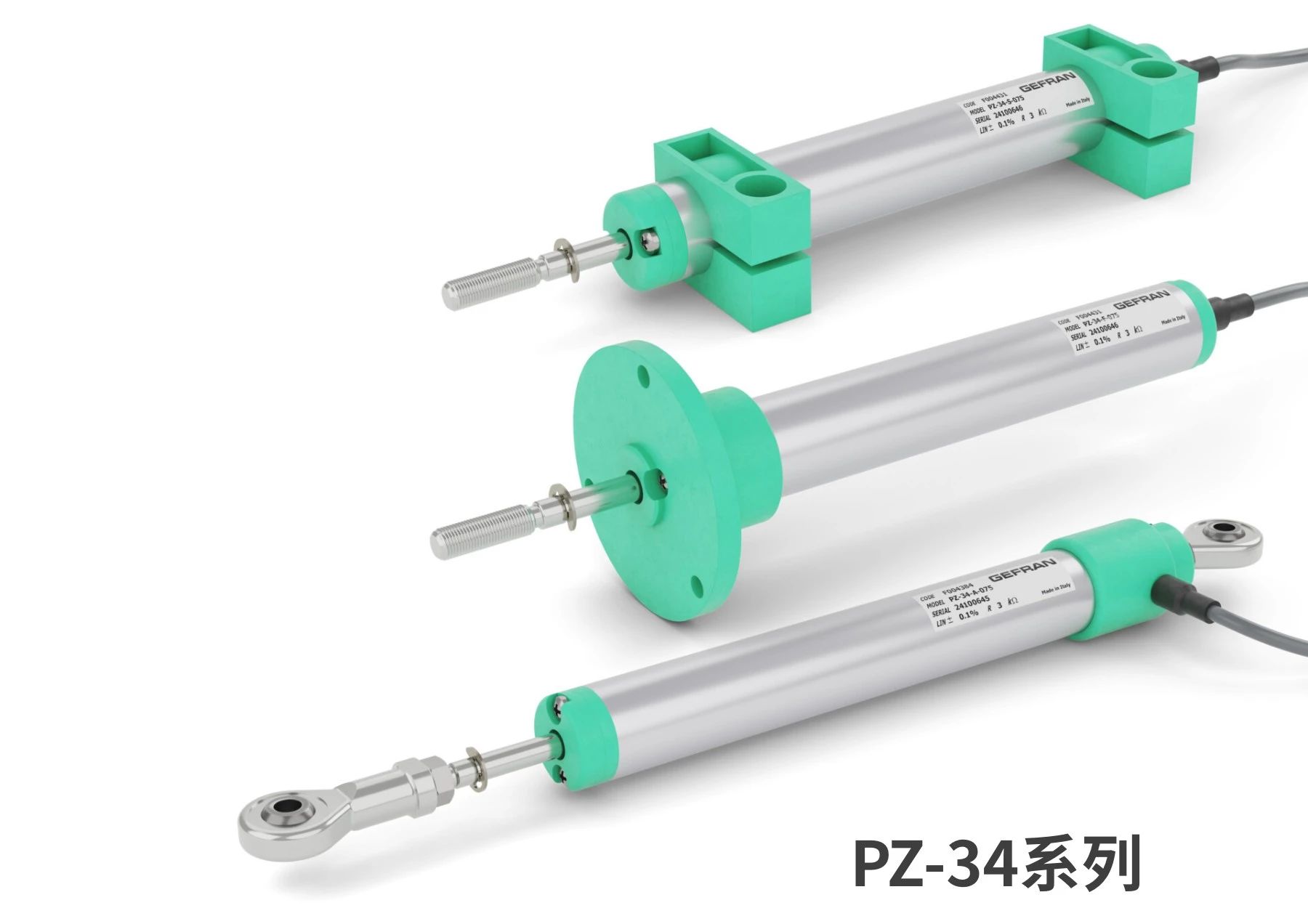

PC-M/PZ-34系列(電位計)或MK4/IK4系列(磁致伸縮)的選擇取決于所需的精度和IP防護等級。具體而言,電位計系列的非線性值為0.05%FS,而磁致伸縮系列的非線性值為 0.01%FS。
MK4/IK4磁致伸縮系列的防護等級為IP67,而PC-M/PZ-34系列的防護等級為IP65。




02 KS系列壓力變送器

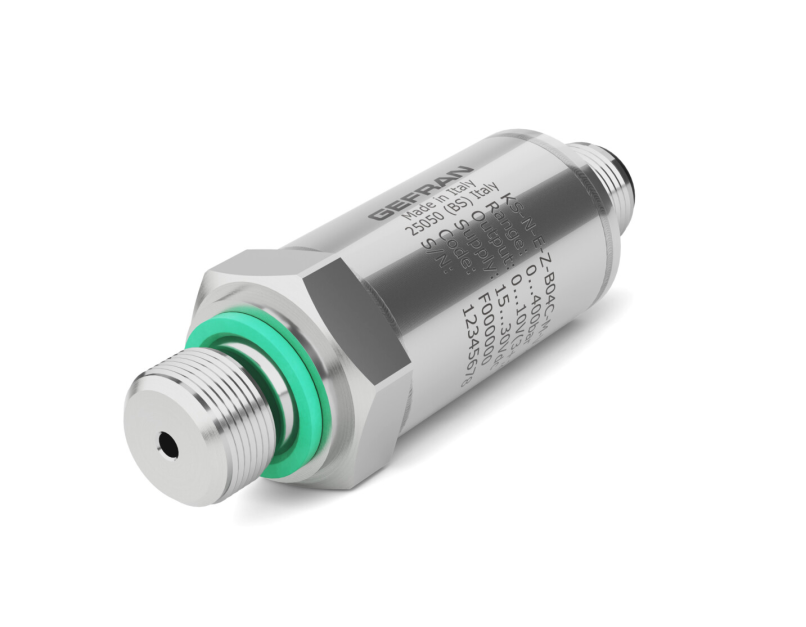

壓力傳感器測量整個機器的液壓,特別是軋輥上的推力。KS壓力變送器采用不銹鋼厚膜技術制造,精度高、堅固耐用、結構緊湊,在功能安全方面具有顯著的附加值并且已通過SIL2認證。

攜手共贏在金屬板軋制過程中,控制輥位、油壓、溫度等主要工藝參數極為重要。杰福倫是Faccin的理想合作伙伴,因為我們可以提供從位置到溫度的全系列傳感器,以滿足客戶的不同需求。
1迎接挑戰 抓住機遇
公司成立于60年前,總部位于意大利維薩諾 (BS),是板輥、角輥和圓頂生產線的設計者和制造商,擁有世界上規模較大的折彎輥工廠以及設計、加工、自動化裝備多項技術專利。
02工藝過程
中厚板材軋制是一種工業加工工藝,在這種工藝中,金屬板以圓形軌跡通過軋輥,并保持設定的曲率半徑。其中有三/四個軋輥處于平行軸上,其往復位置是可控的。通過這種方式,金屬板材可以冷軋成獲得圓錐形或圓柱形曲線。兩個可調的位置:外部軋輥軋制材料的底部,而內部軋輥(通常處于固定位置)壓制材料的頂部。
在配有三個可調軋輥的機器上,頂部軋輥垂直移動,而兩側軋輥獨立水平移動。通過這種特殊的設計,可以根據需要設置曲率點之間的距離,其原理與可變V形模具相同。
生產挑戰中厚板軋輥生產商的主要要求之一是對進行優秀的控制,最大限度地減少曲率點之間的距離。必須檢查輥子的曲率半徑和平行度,通過測量精度為0.05mm的輥位移來進行控制。
03解決方案
杰福倫在板材軋輥方面的案例證明了其作為金屬加工行業解決方案供應商的能力。具體來說,輥上安裝了各種類型的傳感器來測量位置、壓力和溫度。杰福倫為Faccin提供了一整套傳感器,這些傳感器將反饋信息傳輸到控制系統,以檢查主要機器參數。
01 線性位移傳感器
線性位移傳感器安裝在機器外部,用于精確控制軋輥之間的距離和平行度。
PC-M/PZ-34系列(電位計)或MK4/IK4系列(磁致伸縮)的選擇取決于所需的精度和IP防護等級。具體而言,電位計系列的非線性值為0.05%FS,而磁致伸縮系列的非線性值為 0.01%FS。MK4/IK4磁致伸縮系列的防護等級為IP67,而PC-M/PZ-34系列的防護等級為IP65。
02 KS系列壓力變送器
壓力傳感器測量整個機器的液壓,特別是軋輥上的推力。KS壓力變送器采用不銹鋼厚膜技術制造,精度高、堅固耐用、結構緊湊,在功能安全方面具有顯著的附加值并且已通過SIL2認證。
03 溫度傳感器

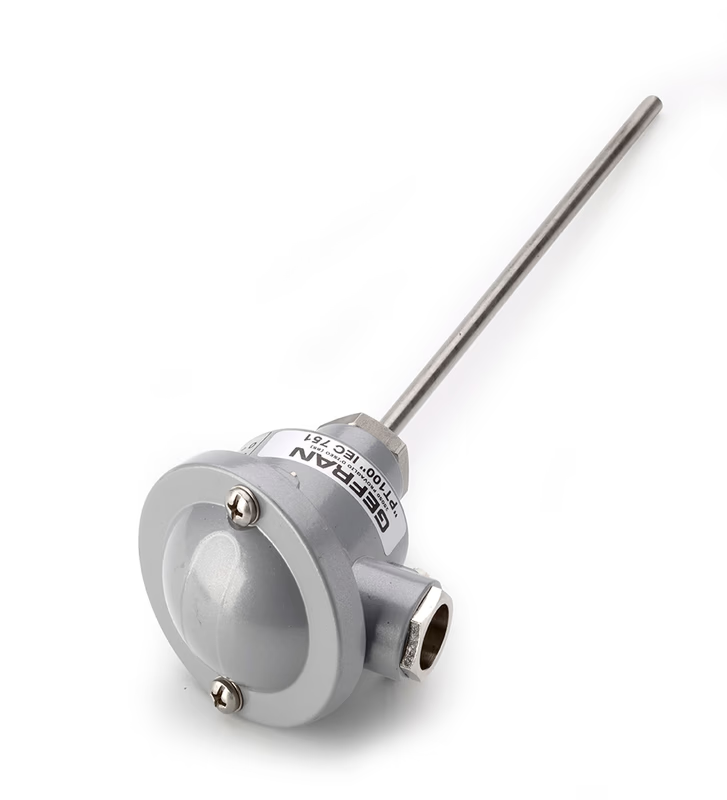

AR6M系列溫度傳感器可控制液壓動力裝置中的油溫。這款組件是采用礦物氧化物 (MgO) 技術制造的PT100電阻溫度計,并具有4-20mA放大輸出信號。
