小型可配置安全控制器PNOZmulti2系列憑借安全功能多、安全性能高、擴展能力強的特點，廣泛應用于各類工業設備中，深受用戶青睞。

在實際應用中，一條產線一般由多臺設備組成，每臺設備安全信號的數量較多，設備之間需要進行數據交換。當出現安全信號的變化時，相互之間還需要互聯互鎖，因此PNOZmulti2不僅要能夠滿足設備自身的安全功能控制，還需要同時通過安全通訊模塊，進行安全信號的傳遞，才能既保證安全功能的準確有效又滿足設備運行的安全等級要求。

今天，讓我們走近PNOZmulti2系列中的兩款安全通訊模塊——PNOZ m  EF SafetyNET和PNOZm EF MultiLink，看看它們是如何在不同的工業場景中各顯神通，為設備的安全互聯互鎖保駕護航。

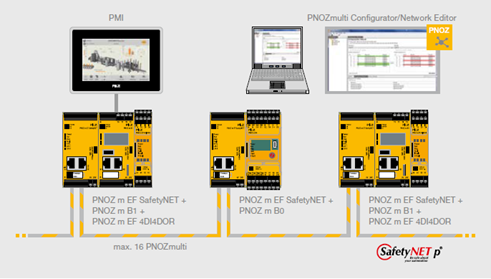

PNOZ m EF SafetyNET基于以太網通訊的 “速度派”

PNOZm EF SafetyNET是一款基于以太網通訊技術的模塊，它的優勢在于強大的通訊能力和超快的通訊速度。它能夠?qū)崿F(xiàn)128個安全輸入和32個安全輸出點的通訊，其中32個安全輸出點可以實現RTFL（實時框架線路）的通訊，通訊速度可以達到微秒級別。這意味著，在需要快速響應的場景中，PNOZ m EF SafetyNET有很好的應用前景，比如汽車生產線上的高速沖壓設備，當檢測到人員誤入危險區域時，PNOZ m EF SafetyNET能夠在瞬間傳遞安全信號，及時停止設備運行，有效保障人員安全。

然而，這個 “速度派” 也有一些限制。一個站點只能擴展一個通訊模塊，最多可以實現16個站點之間的安全通訊。而且，由于是基于以太網通訊，其站點間的通訊距離被限制在100米以內，RTFL方式的通訊，無法借助光纖和光電轉換器的方式進行遠距離通訊，若網絡中任何一個站點出現丟失或斷網的情況，整個通訊網絡將會停止運行，這在一些對網絡穩定性要求極高的場景中，可能會成為一個潛在的風險點。

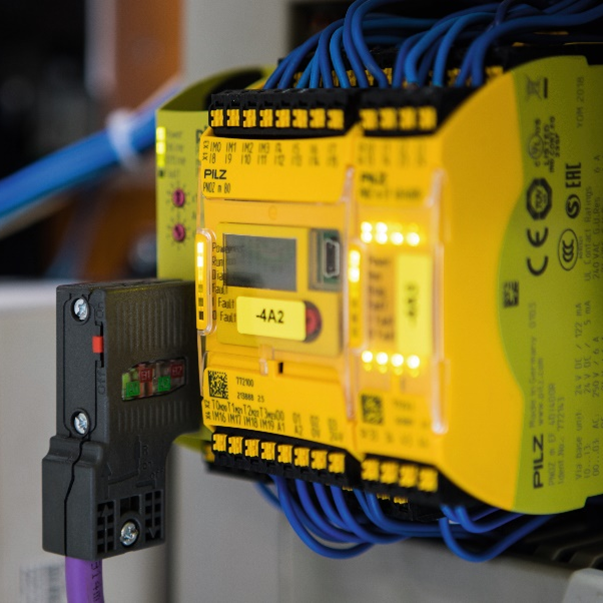

PNOZmEFMultiLink串行總線通訊的 “距離王”

PNOZm EF MultiLink模塊采用的是串行總線通訊方式，它的特點是通訊距離長、兼容性好。它可以實現32個安全輸入和32個安全輸出點的通訊。一個站點可添加最多4個安全通訊模塊，站點和站點間的模塊一一對應連接。在通訊距離上，PNOZ m EF MultiLink要優于PNOZ m EFSafetyNET，其站點間通訊距離可達1000m，并且通過實際測試，可以通過光纖傳輸實現更遠距離的安全通訊（但需要注意：距離越長，信號延遲也會相應變長）。一些大型工廠中的長度超過千米的輸送生產線，或者需要跨越不同車間進行設備互聯互鎖的場景，PNOZmEFMultiLink能夠輕松應對。

若兩個站點間安全通訊點數超過一個模塊的限值（32 個 I/Os），可通過多個Multi Link模塊共同使用，以滿足更多安全通訊點數的需求。這使得它在一些復雜系統集成項目中，能夠更好地適應不同設備的通訊需求。此外，它還能與其他系列可編程控制器產品進行安全通訊，具有更強的通用性和靈活性。

精準定位，各有各的精彩

對于站點數量在1 - 4個且需要長距離信號傳輸?shù)膱鼍?，推薦使用PNOZ m EF MultiLink模塊。它能很好地滿足長距離通訊需求，并且點對點的連接方式便于問題排查。

當設備站點數量較多、安全通訊信號也較多時，PNOZ m EF SafetyNET模塊則是更合適。盡管它在故障排查上相對繁瑣，但其強大的通訊能力和高通訊速度能有效應對復雜站點間的通訊需求。

PNOZm EF SafetyNET和PNOZm EF MultiLink這兩款安全通訊模塊各有千秋。在控制系統設計階段，工程師們應充分考慮實際的站點數量、通訊距離、信號傳輸量以及兼容性等因素，合理選擇適合的模塊，以確保設備之間的安全互聯互鎖，實現高效、穩定且安全的工業生產。
