數字印刷技術正在以其更為靈活的批次、無縫的訂單切換，正在書刊及標簽打印等領域發揮著越來越重要的作用。圖1顯示了數字印刷的獨特優勢—它正在實現“按需打印”的客戶訴求。

圖1-數字印刷的優勢展大趨勢

而傳統的制版印刷如卷筒紙的凹版、衛星式柔版擁有更高的印刷速度，因此更為勝任大批量的訂單交付。而卷筒紙數字印刷技術，則將“卷筒紙”的高速與噴墨的個性化完美融合，實現了高速的個性化印刷。

貝加萊除了在凹版、涂布、機組式/衛星式柔版、商業輪轉膠印等制版印刷領域的高速機器應用。也同樣將其相關的技術擴展到了新的數字印刷領域，包括卷筒紙領域，以及單張紙領域的高速印刷。

數字印刷解決方案

圖2是典型的卷筒紙書刊印刷及裝訂系統，它仍然包含了傳統印刷所需的材料放卷與牽引、裁切、折頁配頁、膠裝等連線生產能力。同時，它的印刷色組與噴墨結合，使得它能夠實現“高速與個性化”的完美融合。

圖2-卷筒紙數字印刷技術的結構

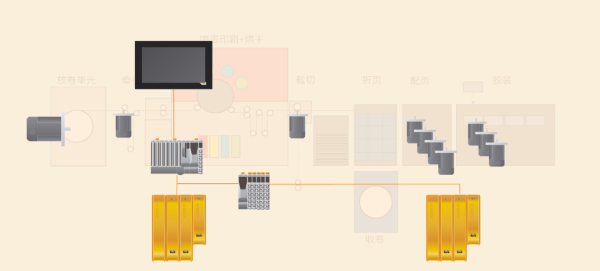

圖3-完整的硬件系統

在貝加萊的數字印刷方案中，其硬件如圖3所示，其中，包括了以下幾個方面的硬件支撐：

->直接驅動技術

在放卷軸及噴墨的傳動單元，通常會采用直接驅動的方式，由于ACOPOS驅動系統的“齒槽間隙補償”功能，它可以使得直驅的扭矩電機能夠更高精度和穩定的傳輸，這確保了高精度的打印。

->色標檢測與編碼器高速接入

ACOPOS P3/ACOPOSmulti支持印刷色標信號的直接接入，例如通過Trigger接受數字量的色標信號，或直接的編碼器接口接入，支持Sin/Cos、增量式、SSI、絕對值編碼器等寬廣的編碼器類型。這些支持針對色標裁單或跟隨外部編碼器（或主軸同步）實現電子凸輪裁切。

->控制系統的算法設計能力

針對機器的溫度控制、張力、信號處理等需要高性能算法設計的應用-貝加萊的X20系列控制器、Power Panel 一體化的控制器，均可提供高級語言算法支持能力。

軟件模塊化

除了為印刷機系統提供硬件的完整方案，貝加萊Automation Studio集成開發平臺及平臺上的mapp模塊化軟件，也為機器的軟件快速構建提供便利。

圖4-軟件模塊化應用

在圖4中，貝加萊的mapp軟件也為數字印刷提供技術支撐，這包括了以下幾個方面：

1 放卷及張力控制：

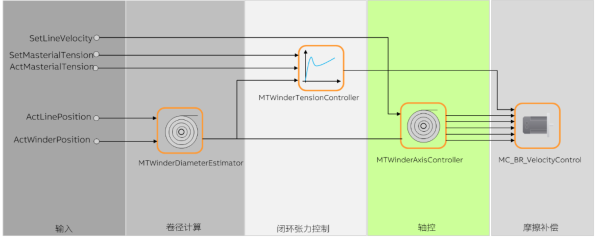

貝加萊的mapp庫包含了針對張力控制的mappTension，它包含了張力檢測信號處理、卷徑計算、張力閉環-基于速度或扭矩的控制。

圖5-張力控制技術

2 帶色標的電子凸輪裁切

對于標簽類、包裝用紙的擦切，直接通過速度跟蹤的電子凸輪裁切，或基于色標的裁切（mapp的色標抓取、電子凸輪功能），均可方便的實現。

圖6-裁切單元

對于ACOPOS P3或ACOPOSmulti的驅動系統而言，外接的編碼器或色標信號均可被直接接入至驅動系統。同步關系直接在驅動器內部完成，而無需到主站進行同步，這確保了高性能的響應能力—進而確保了裁切的精度與速度。

3 定位與同步控制

針對多軸同步，mappMotion就可以直接處理，通過POWERlink的交叉通信，基于虛擬主軸的電子齒輪、電子凸輪同步可以方便的實現。

4 機器的網絡連接能力

在控制系統中，內嵌Web Server、VNC Server、OPC UA Server，提供了控制器開放的數據連接能力。這使得貝加萊控制系統的機器，能夠實現遠程的診斷與維護、與MES/ERP及云端系統的開放連接能力，支持管理系統的全局數據采集、調度與工藝下發。

全球知名廠商信任貝加萊

在數字印刷領域，知名的品牌均與貝加萊有著深度的合作，這包括HP、佳能、捷拉斯、海德堡等全球知名廠商。

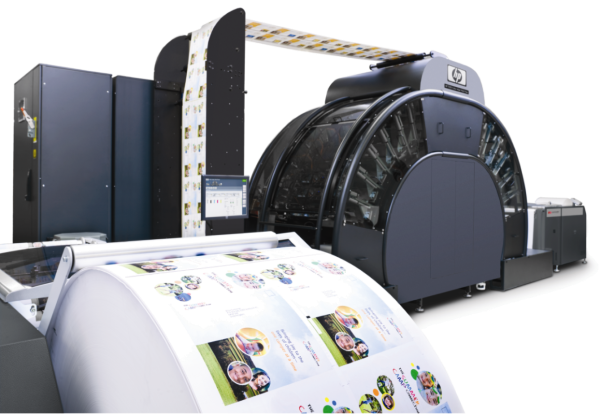

案例一：HP T系列

HP的T系列卷筒紙數字印刷是采用了貝加萊的高精度直接驅動技術，它通過高精度的直驅動電機，提供了在全速下3μm傳動精度，確保了印刷單元的精準位置控制。

圖7-HP T系列數字印刷

采用ACOPOS驅動系統，提供了穩定的張力控制，能夠實現在244m/min的高速印刷下的穩定材料控制。

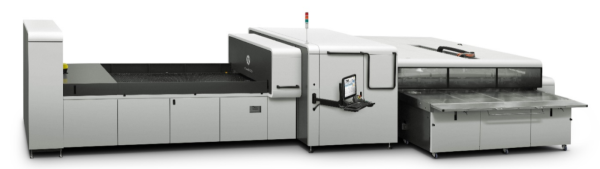

案例2：HP賽天使FB10000數字印刷系統

HP賽天使FB10000是一款平板型噴墨印刷機系統，它可以提供針對海報、零售廣告、瓦楞紙產品的印刷，針對高沖擊力感的大色塊印刷圖案打印。它可以提供最大160*320cm的打印幅面，這意味著它的送紙機構必須更為精準，才能確保高品質的打印。

圖8-HP賽天使FB10000

貝加萊為賽天使提供了機器的高速高精度送紙、裁切的控制，模塊化的機器設計使得其能夠針對各種場景靈活的變化—一方面，機器本身的模塊化，另一方面，機器運行的模塊化。前者主要是在各個機型的軟件構建方面，而后者主要在機器內部的工作模塊化設計方面的能力。

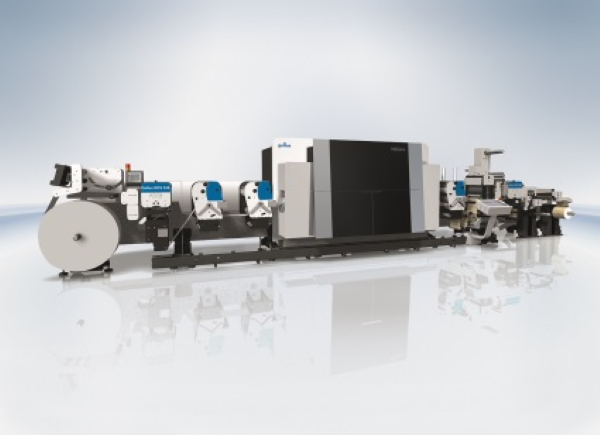

案例3：捷拉斯ECS340數字聯線標簽印刷機

Gallus的ECS 340是一個典型的將傳統印刷的機械高速傳動與“噴墨技術”的個性化完美融合的機器。它在柔版機組中添加了“噴墨打印”技術，這使得在需要“個性化”的內容-例如為標簽打印變化的二維碼，或不同的用戶端個性化信息—這使得大規模的印刷與個性化在同一機器上完美的融合。ECS支持1200dpi的柔印品質并結合了富士的噴墨技術—這兩者能夠為標簽提供165m/min的打印速度。

圖9-Gallus ECS 340

貝加萊為Gallus提供了該機器的原有的控制系統，并融合了數字印刷—這兩者之間在材料的輸送和壓印力上會產生不同，通過貝加萊系統實現了完美的跟隨。

另外，Gallus ECS 340還與Heidelberg的Printec數字化前端管理系統融合，實現了從訂單到作業的連接，不僅印刷柔性，而且訂單的柔性交付能力。

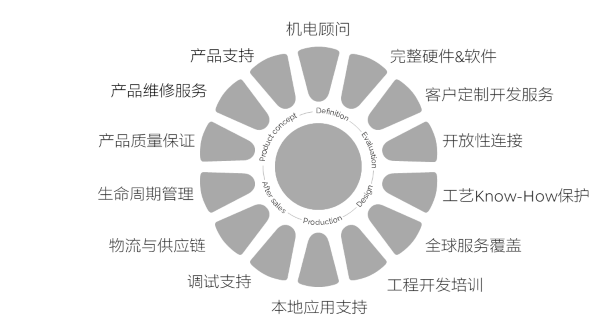

全集成解決方案服務商

貝加萊是印刷機械領域的全集成解決方案提供商，這里包括集成硬件與軟件、工藝的解決方案，以及在整個機器生命周期里的服務支持能力。如圖10所示。

圖10-機器制造商的全集成解決方案服務
